AT | 1110 Wien | Städtische Elektrizitätswerke – Kraftwerk Simmering | 1902

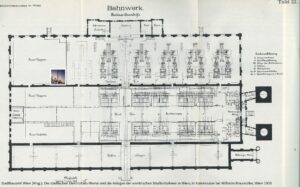

schlot.at zeigt fünf wesentliche Ausschnitte und einige Primärinformationen aus der 1903 erschienenen Monographie über die ersten beiden Elektrizitätswerke der Stadt Wien [1].

Die beiden unmittelbar nebeneinander situierten Kraftwerke wurden aus strategischen Gründen (Bahnanbindung, Kühlwasser) am unteren Donaukanal an der Simmeringer Lände errichtet. Sie dienten der Erzeugung von Lichtstrom (Lichtwerk, kleinerer östlicher Block) und der Energie für den damals neu eingeführten Betrieb der elektrischen Straßenbahnen (Bahnwerk, größerer westlicher Block).

Da das auf etwa 157,5 m Seehöhe gelegene Terrain hochwassergefährdet war, wurde der Werkplatz vor Kraftwerkserrichtung ca. 2 m hoch angeschüttet.

Das Areal wurde durch eine ca. 1300 m lange Schleppbahn an die Schlachthausbahn angeschlossen, auf welcher im Zuge der Errichtung die Maschinen und Kessel, später die zum Betrieb nötige Kohlenmengen transportiert wurden.

Die wesentlichen Einrichtungen am Gelände waren:

  • Bahnzentrale (Maschinenhalle, Kohlenschuppen und Kesselhaus mit zwei Schornsteinen)
  • Lichtzentrale (Maschinenhalle, Kohlenschuppen und Kesselhaus mit zwei Schornsteinen)
  • zwei Pumpenstationen
  • Werksverwaltungsgebäude
  • zwei Wohnhäuser
  • Kantine

Die Kohle wurde auf den zwischen den Zentralen verlaufenden Werksgleisen angeliefert. Die Waggons wurden einzeln über eine nördlich der Anlage gelegene Schiebebühne zu einem der Blöcke transportiert und mittels Waggonaufzug über den jeweiligen Kohleschuppen gehoben.

Mit der Verbrennungswärme der Kohle wurde das aus dem Donaukanal gepumpte Wasser erhitzt und der daraus entstehende Dampfdruck über Dampfmaschinen auf Drehstromgeneratoren geleitet. Die im Bahnwerk verbauten fünf Dampfmaschinen leisteten je 3400 – maximal 4200 PS. Die Leistung der installierten Drehstromgeneratoren betrug je 2000 – 2500 kW.

Die je 65m hohen Schornsteine wurden aufgrund ihres hohen Gewichtes von je 3806 t und den daraus zu erwartenden Setzungen nicht in den Gebäudeverbund integriert. Sie standen 12 m vor der Stirnseite der Kesselhäuser entfernt. Die Rauchkammern in den Sockeln hatten Durchmesser von 4,78 m und waren auf 9 m Höhe mit Schamotteziegeln ausgekleidet. Die Schäfte der Kamine waren aus mehrfarbigen Ziegeln ausgeführt. Die Mündungen der Schlote hatten Durchmesser von 3,8 m.

Der ehemalige Kraftwerksstandort wurde im Laufe des 20. Jahrhunderts modernisiert und bedeutend erweitert, ab anno 1970 wurde die Kohlefeuerung beendet [2].

Die hier beschriebenen Kraftwerksblöcke sind abgetragen; das Werksverwaltungsgebäude im Nordwesten des Areals besteht noch [3].

Quellen:

[1]…Stadtbauamt Wien (Hrsg., 1903): Die städtischen Elektrizitäts-Werke und die Anlagen der elektrischen Straßenbahnen in Wien; in Kommission bei Wilhelm Braumüller, Wien, 179 S.
[2]…HATZL-BANDEL , H. (1989): Wiener Stadtwerke, Compress Verlag, Wien, S. 125 ff
[3]…Stadtplan Wien, 28.10.2023



Veröffentlicht am

AT | 1220 Wien | Benzinfabrik KOENIG / Raffinerie Kagran (MOBIL OIL)

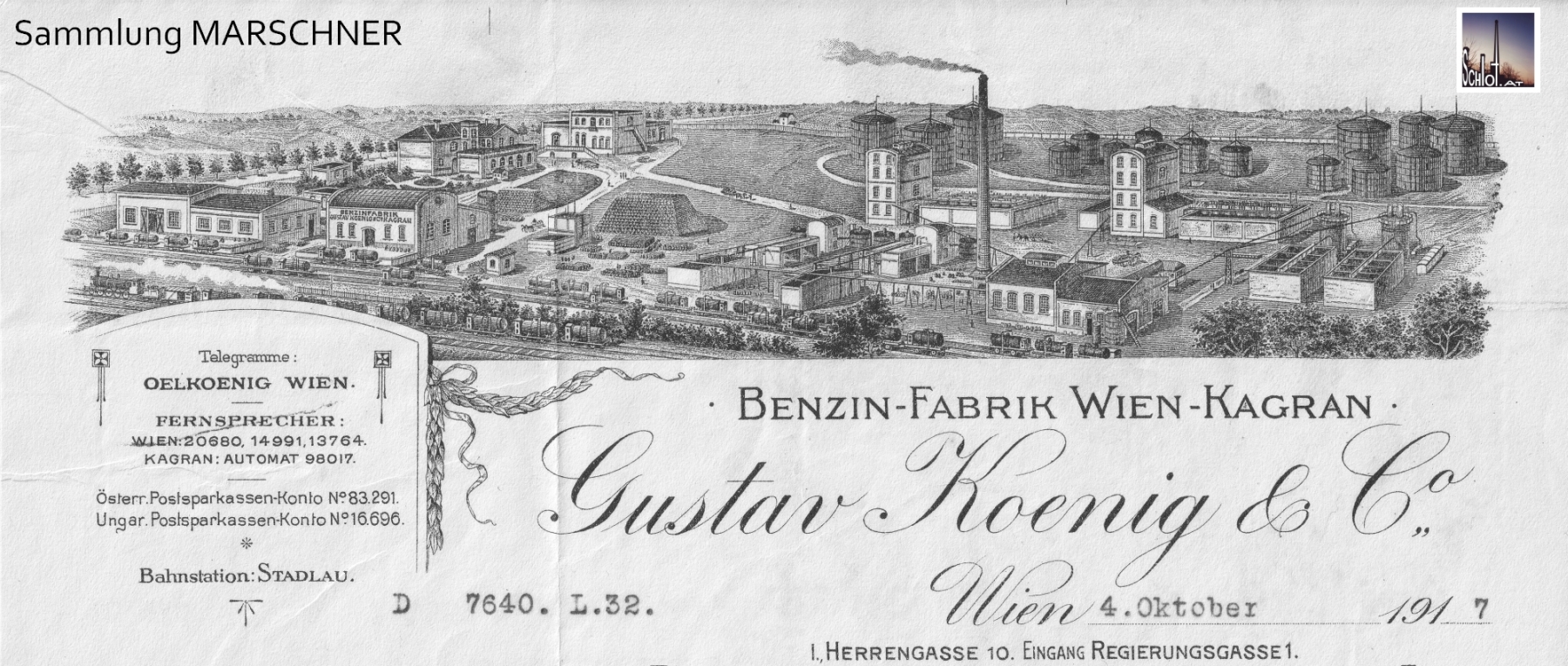

Ansicht der Benzinfabrik Gustav KOENIG&Co, um 1910. [1]

Das ehemalige Betriebsgelände der Firma Mobil befindet sich rund 3,5 km nordöstlich der Alten Donau in der Wiener Katastralgemeinde Kagran. Im Westen grenzt an das rund 10 Hektar große Gelände die nördliche Linie der Ostbahn, im Norden die Breitenleer Straße und im Süden der Gewerbepark Stadlau an. Die östliche Grenze bildet der Zwerchäckerweg [2].

Auf dem ehemalige Betriebsareal wurden von der Firma Mobil Oil Austria AG sowie deren Vorgängerfirmen seit dem 19. Jahrhundert Mineralölprodukte raffiniert bzw. umgeschlagen und gelagert. Durch kriegsbedingte Einwirkungen während des 2. Weltkrieges (Beschädigungen der Tankfelder der damaligen Raffinerie durch Bombardements) und Betriebsunfälle kam es insgesamt zu großflächigen Boden- und Grundwasserkontaminationen mit Mineralölprodukten [2].

In Folge von Bombentreffern im Jahr 1944, insbesondere der Tanklager im Südteil des Altstandortes, kam es zur Versickerung von rund 7.000 Tonnen Mineralölprodukt, die sich nach Erreichen der Grundwasseroberfläche entsprechend den örtlichen Grundwasserverhältnissen nach Ostsüdosten ausbreiteten. Im Rahmen der in den 90er Jahren durchgeführten Untersuchungen wurde Mineralöl in Phase am Altstandorte festgestellt. Auch konnte 1990 an Messstellen, die sich etwa 500 m grundwasserstromabwärts des Kontaminationsherdes befanden, noch Mineralöl in Phase festgestellt werden. Insgesamt wurde auf dem Grundwasser aufschwimmende Ölphase bis 500 m im Abstrom angetroffen. [2]

Der Standort ist mittlerweile als „Gesicherte Altlast W6 Mobil“ bekannt [2].



Quellen:

[1]…Briefkopf aus einem Geschäftsschreiben der Benzinfabrik Gustav KOENIG&Co, datiert 1917; Sammlung MARSCHNER, Gießhübl (2022)

[2]…https://www.altlasten.gv.at/atlas/verzeichnis/Wien/Wien-W6.html Altlast W6, 23.06.2022

Veröffentlicht am

AT | 1190 Wien | Brauerei Nussdorf

Die Brauerei Nussdorf wurde 1819 gegründet und bestand bis etwa 1950 (Fusionierung mit der Schwechater Brau AG) [1]. Zusammenfassende Artikel zur Brauereigeschichte finden sich in den Quellen [1] und [2]. schlot.at möchte an dieser Stelle nicht wiederkäuen, sondern einige wenig bekannte bzw. bisher unpublizierte Belege des Braugeschehens in Nussdorf zeigen.

1819 wurde im ehemaligen Jesuitenhof, Hackhofergasse 9, die Brauerei gegründet [1].

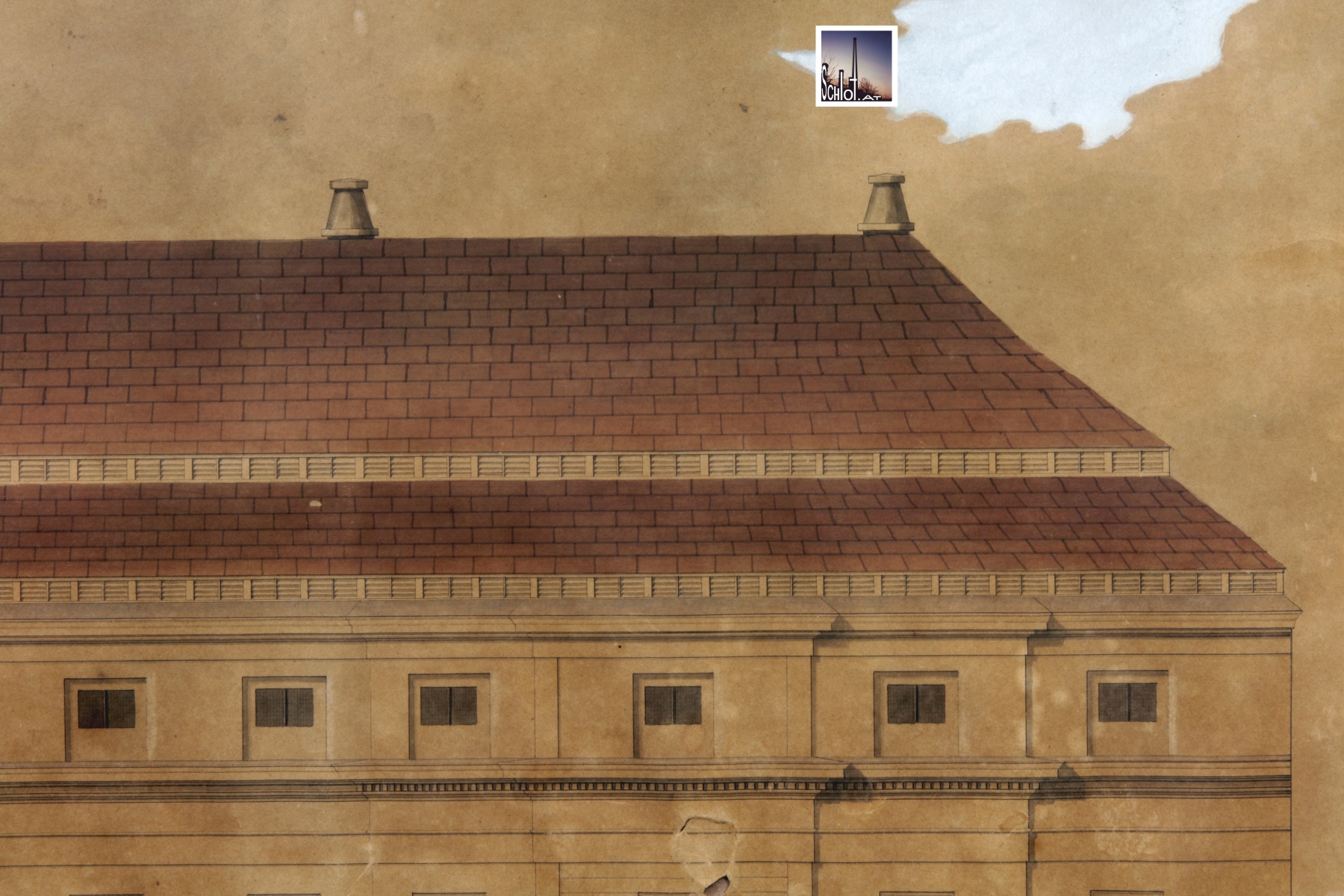

Wohl aus den frühen 1830er Jahren datiert ein tuschegezeichneter handcolorierter Fassadenplan im Maßstab 1:72 [3], der die straßenseitige Ostfront des noch erhaltenen und denkmalgeschützten Gebäudes [4] zeigt.

1860 zeigt sich das Brauereigelände bereits wesentlich erweitert, wobei die Gebäudeanordnung des obigen Fassadenplans noch exakt erhalten ist [5].

Das mit 1887 datierte Foto einer „Bierhalle Nussdorfer Brauerei/Restauration/Caffeehaus“ [6] zeigt das kurz darauf geschleifte sogenannte Lamberg-Schlössl, an dessen Stelle 1889 der Bahnhof Nussdorf errichtet wurde [7].

Bierhalle Nussdorf, 1887 [6]
Um 1890/1900 datiert das folgende Foto von Darre und Malztennen 8+9 [8].

Der ehemalige Jesuitenhof, die Darre und die Malztennen 8+9 sind auf einer brauereieigenen Postkarte um 1900 gut verortbar [9].

Verortung: ehem. Jesuitenhof und Darre [9]
Der bereits 1842 errichtete Nussdorfer Bockkeller [2], ein großer Biergarten mit Aussichtsturm, ist samt Brauerei auf einer 1906 gelaufenen Postkarte abgebildet [10].

Bockkeller und Brauerei, ca. 1906 [10]
Eine Postkarte aus 1909 zeigt die mächtigen Bierhallen der Nussdorfer Brauerei von Osten aus gesehen [11].

Bierhallen, ca. 1909 [11]

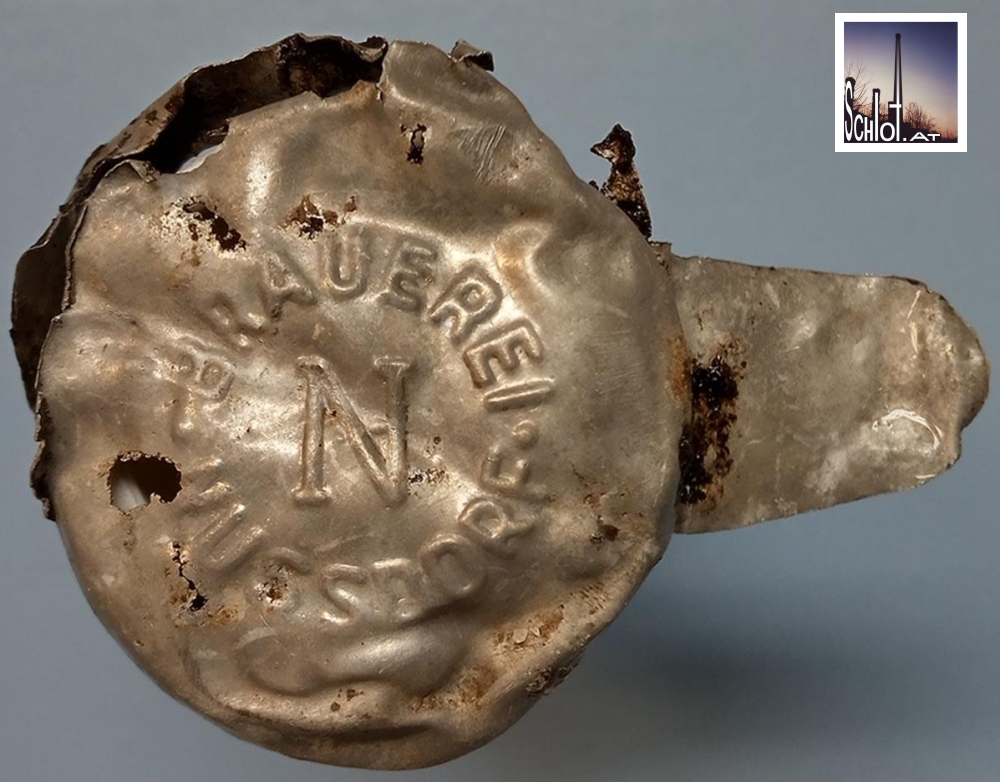

Aus der Mitte des 20. Jahrhunderts liegen uns als physische Überbleibsel eine Alka-Kapsel [12] und ein Bierdeckel der Nussdorfer Brauerei [13] vor. Auf letzterem sind die zahlreichen Bierlager in der Umgebung Wiens abgebildet – Klosterneuburg, St. Andrä, Stockerau, Absdorf, Heiligeneich, Königstetten, Tullnerbach, St. Pölten, Obergrafendorf, Mariazell, Krems, Ottenschlag, Gföhl, Ziersdorf, Hollabrunn, Zellerndorf, Eggenburg, Vitis, Gmünd, Heidenreichstein, Litschau.

Bemerkenswert ist, dass nach der Schließung der Nussdorfer Brauerei nach der Fusion mit der Schwechater Brau AG 1950 [2] die am Standort befindliche Mälzerei als eigene juristische Person betrieben wurde: „Nußdorfer Mälzerei Aktiengesellschaft“, Wien XIX, Hackhofergasse 9 (1819). Pächter: Brauerei Schwechat AG [14].

1965 wurde ein Großteil der eigentlichen Brauerei mit Ausnahme des Hauses Hackhofergasse 9 geschleift und neu verbaut [2].

1984 bis 2004 wurde von einem Nachfahren der Brauereidynastie noch „Nussdorfer Bier“ in kleinem Rahmen erzeugt [2].

Quellen:

[1]…geschichtewiki Wien, 13.01.2022

[2]…https://seen-suechtig.jimdofree.com/wiener-brauereien/nussdorf/ , 13.01.2022

[3]…Facade des Brauhauses zu Nussdorf, 1:72, Architektenzeichnung, Eigentum schlot.at-Archiv (2017)

[4]…Ehemaliges Brauhaus Nussdorf/Denkmalschutz, 13.01.2022

[5]…Brauhaus Bachofen & Medinger (1860), 13.01.2022

[6]…Fotografie, beschrieben „Nussdorf 87“, nach Auskunft von P. MARSCHNER das sogenannte Lamberg-Schlössl. Eigentum schlot.at-Archiv (2019)

[7]…Generalstadtplan Wien 1912, 13.01.2022

[8]…Fotografie des Brauereigeländes in Nussdorf, 146 x 102 mm, Fotograf A. Raffelsberger, Wien-Nussdorf, undatiert. Eigentum schlot.at-Archiv (2021)

[9]…Correspondenz-Karte/Nussdorfer Bierbrauerei von Bachofen & Medinger, k.u.k. Hof-Brauer, Wien XIX/2, ohne Datum. Sammlung MARSCHNER, Gießhübl (2021)

[10]…Postkarte „Donau-Panorama/Nussdorf/Bockkeller des k.u.k. Hofbrauhauses. K. Ledermann, Wien, gelaufen 1906, Sammlung MARSCHNER, Gießhübl (2021)

[11]…Postkarte „K.u.k. HofbrauhallenNussdorf, Wien XIX/2, P. Ledermann 1909, Sammlung MARSCHNER, Gießhübl (2021)

[12]…Abriss-Kapsel für Bierflasche, Nussdorfer Brauerei/N, Mitte 20. Jhdt, Eigentum schlot.at-Archiv (2021)

[13]…Bierdeckel Nussdorfer Bier, 108 mm Durchmesser, Guggenbacher Papierfabrik, um 1950. Eigentum schlot.at-Archiv (2021)

[14]…COMPASS VERLAG (1959): Industrie-Compass Österreich 1959, S 1719

Veröffentlicht am

AT | 1020 Wien | Rotunde | Innenansicht Sektor Nord | ESKA-Werk Karl SCHULZ | um 1930

Das vorliegende Foto [1] wurde als Aufnahme eines Verkaufsstandes der Firma ESKA-Werk Karl SCHULZ, Waagenfabrik, Wien 15., Sechshauser Straße 60, erworben. Abgebildet sind zwei Repräsentanten in einem Verkaufsstand samt einer Vielzahl an Waagen unterschiedlicher Bauart und Größe. Der Verkaufsstand liegt – wie sich im Zuge der Recherche herausstellte – innerhalb des Rondeaus der Wiener Rotunde, Pfeiler 15, Sektor Nord [A]. Großformatige scharfe Aufnahmen aus dem Inneren der Rotunde sind nicht allzu häufig.

Die Wiener Rotunde, ein monumentales Ausstellungszelt mit 108 m Durchmesser und 84 m Höhe, wurde anläßlich der Wiener Weltausstellung 1873 erbaut und diente danach bis zu ihrer Vernichtung durch Brand am 17.09.1937 immer wieder als Ausstellungsgelände, u.a. für diverse Gewerbeschauen, unter denen in der Zwischenkriegszeit die Wiener Messe eine wesentliche Rolle spielte [B]. Vgl. dazu bzw. zum nächtlichen Aussehen der Rotunde zur Messezeit einen Werbeprospekt [C] für die Wiener Messe der Radio- und Glühlampenfabrik Johann KREMENEZKY, dessen Einband hier abgebildet wird.

An der Stelle der ehemaligen Rotunde befindet sich heute ein Neubau der Wirtschaftsuniversität Wien. Siehe Stadtplanvergleich 1912/2016 [D].

Einen guten Überblick über die Baulichkeit in ihren letzten Bestandsjahren bietet das Luftbild in Quelle E.



Über das fotorelevante ESKA-Werk Karl SCHULZ konnte folgende kleine Chronologie erhoben werden:

1925 [2] Waagen-, Gewichte- und Metallwarenfabrik Karl SCHULZ (ESKA-Werk) (1865): 200 Arbeiter, 200 PS-Elektromotor, 80 Betriebsmaschinen. Erzeugnisse: Balance-, Küchen-, Fleischer-, Goliathwaagen, Dezimal-, Laufgewichts-, sowie alle Arten von Magazins- und Viehwaagen, Fuhrwerks- und Brückenwaagen, Handels-, und Präzisionsgewichte in Eisen und Messing.

1959 firmiert die Fabrik unverändert an derselben Adresse [3].

1969 folgte eine Neugründung des Unternehmens, 1979 war es als Waagenfabrik Karl Schulz Gesellschaft m.b.H. in Wien 23., Atzgersdorf, Gatterederstraße 11-15 ansässig [4].

Quellen:

[1]…Foto 210 mm x 156 mm, Innenansicht der Wiener Rotunde, Sektor Nord, Stand der Fa. Schulz Universalwaagen, Eigentum schlot.at (2016)

[2]…Compass Verlag (1925): Industrie-Compass Österreich 1925/26, 593

[3]…Compass Verlag (1959): Industrie-Compass Österreich 1959, 1001

[4]…Compass Verlag (1979): Industrie-Compass Österreich 1989/80, 1017

[A]…Grundriß der Rotunde, 04.08.2016

[B]…Rotunde Wien, 04.08.2016

[C]…Joh. KREMENEZKY (o.J.): METALLUM / Elektrische Glühlampen, Sockel und Armaturen, 88 Seiten, Druck bei J. Gerstmayer, Wien XIV. Eigentum schlot.at (2013); Deckblatt

[D]…wien.gv.at – Kulturportal: Stadtplan 2016 hinterlegt mit Generalstadtplan 1912, 04.08.2016

[E]…Luftbild 7077 “Wien Rotunde”, Postkartenverlag “Donauland”, Wien III./40, Eigentum schlot.at – Archiv

Veröffentlicht am

AT | 1110 Wien | Gaswerk Simmering 1901 / 1910 / 1933

Die ersten Pläne der Gemeinde Wien über ein gemeindeeigenes Gaswerk wurden bereits 1872 getätigt. Um sich von Knebelverträgen privater Gasanbieter befreien zu können, wurde alles an die fristgerechte Fertigstellung des Gaswerkes Simmering gesetzt, die am 31.10.1899 erfolgte. Die Fertigstellung des Gaswerkes bedeutete, daß die Gemeinde Wien vorerst alle privaten und öffentlichen Kunden der damaligen Bezirke 1-11 und 20 übernahm; die Imperial-Continental-Gas-Association und die österreichische Gasbeleuchtungs-Aktiengesellschaft teilten sich die Versorgung der übrigen Bezirke 12-19. [1]. Die heutigen Bezirke Floridsdorf und Donaustadt sowie Liesing waren damals noch nicht Teil des Stadtgebietes [2-4]. 1911 wurde zur umfassenden Versorgung des Stadtgebietes das Gaswerk Leopoldau eröffnet [5].

1910 werden die Anlagen wie folgt beschrieben [6]:

“Die Gasversorgung der Bez. I-XI und XX, eines Teiles des XXI. Bezirkes und der nicht zu Wien gehörigen Gemeinden Schwechat, Altkettenhof, Ober- und Unterlaa, Kledering, Rotneusiedl [sic!], Eßlingen [sic!] und Groß-Enzersdorf erfolgt derzeit durch das am rechten Donaukanalufer nächst der Brücke der Staatseisenbahngesellschaft gelegene städtische Gaswerk Simmering. 1897 bis 1899 erbaut und in den folgenden Jahren weiter ausgestattet, umfaßt es heute eine Grundfläche von 317.688 m².

Die Anlage zur Erzeugung von Steinkohlengas hat eine Leistungsfähigkeit von 650.000 m³ in 24 Stunden, die angegliederte Anstalt zur Erzeugung von heiß karburiertem Wassergas eine solche von 200.000 m³ in 24 Stunden. Nach dem im Zuge befindlichen vollständigen Ausbaue wird die jährliche Gesamtleistungsfähigkeit des Werkes (einschließlich Reserven) 170 Millionen m³ Gas betragen.

Das Werk ist an die Hauptgleise der Staatseisenbahngesellschaft angeschlossen. Die Kohle lagert im Freien und wird derzeit von Hand mit Rollbahnen auf Lager gebracht und zum Ofenhause geführt. Durch die im Bau befindliche Kohlenförderanlage werden Entladung, Lagerung und die gesamte Fortbewegung der Kohle maschinell erfolgen.

Zur Erzeugung des Steinkohlengases dienen in einem Ofenhause untergebrachte 180 Öfen mit je 9 schrägliegenden Retorten und eine freistehende Schrägkammerofen-Anlage.

Das Brechen der Kohle, deren Hebung in die Kohlenbunker der Öfen und die Förderung des anfallenden Kokses zu dessen nächsten Lagerungsstellen erfolgen auf maschinellem Wege.

In einem Kühlerhause findet die erste Ausscheidung von Teer und Ammoniak aus dem Rohgase statt; 12 durch Dampfmaschinen angetriebene, im Gassaugerhause aufgestellte Exhaustoren dienen zur Fortbewegung des Gases, 12 Teerscheider und 10 Rotationswäscher, die im Wäscherhause aufgestellt sind, führen die vollständige Befreiung des Gases von Teer und Ammoniak durch. Die Reinigung des Gases von Schwefelverbindungen erfolgt in 16, in 2 getrennten Gebäuden aufgestellten Reinigerkästen. Zur Messung des erzeugten Steinkohlengases dienen 12 in einem Gebäüde untergebrachte Stationsgasmesser.

Die Wassergasanstalt, nach System Humphreys und Glasgow eingerichtet, besitzt ihre eigenen zur Erzeugung des Dampfes, zur Reinigung und Messung des Gases notwendigen Anlagen. Zur Aufspeicherung des gesamten im Werke erzeugten Gases dienen vier überbaute Gasbehälter von je 90.000 m³ und ein freistehender Behälter mit Wölbmantel-Wasserbecken von 150.000 m³ Nutzinhalt.

4 Rohrstränge von je 1.200 mm, ein Rohrstrang von 1.000 und einer von 700 mm Durchmesser geben das Gas, nachdem es durch Druckregler auf den erforderlichen Betriebsdruck gebracht worden ist, unmittelbar in das Versorgungsgebiet ab, während durch einen 600 mm – Rohrstrang Gas unter erhöhtem maschinellem Drucke einer Behälterstation im V. Bezirk zugeführt werden wird.

Eine Koksaufbereitungsanlage, 2 Kesselhäuser, eine elektrische Zentrale für Gleichstrom, ein Werkstättengebäude, Verwaltungs- und Wohngebäude, große Teer-, Ammoniak- und Gasölzisternen, eine Ammoniakfabrik, eine Rohrprüfanlage, Umkleide-, Wasch- und Baderäume für die Arbeiter dienen den anderen Betriebserfordernissen.

1908 betrug die Gaserzeugung des Werkes 108.501.000 m³, der Kohlenverbrauch 312.357 t. Die Hauptrohrstränge des Gasverteilungsnetzes hatten am Ende 1908 eine Länge von 698.185 m; die Gesamtanzahl der öffentlichen Straßenflammen im städtischen Versorgungsgebiete betrug 22.398, die Zahl der benützten Gasmesser 98.778; die Gesamtzahl der im städtischen Gaswerksbetriebe beschäftigten Beamten und Arbeiter war 2001. [6]”

Das Gaswerk Simmering war 1899 bis 1975 in Betrieb und wurde per 07.02.1996 als Altlast W18 ausgewiesen. Durch den großmaßstäblichen Gaswerksbetrieb  wurden Untergrundbelastungen (v.a. mit PAK, BTEX, Phenolen, Kohlenwasserstoffen und Cyaniden) verursacht [7].

Anbei einige Plan- und Fotoansichten des Gaswerkes aus 1901 [1] sowie zwei Vergleichspläne um 1910 [6] und 1933 [8], die gegenüber der Nutzung 1901 Änderungen erkennen lassen.

Das Ofenhaus beeindruckte aus architektonischer Sicht mit 18 Stück Kaminen, die 35m Endhöhe hatten [1].

Die vier ursprünglichen Simmeringer Gasbehälter wurden per 21.07.1981 unter Denkmalschutz gestellt, ein jüngerer fünfter Behälter (1911 bereits in Quelle [6] erkennbar) im selben Jahr abgerissen. 1984-1986 erfolgte die endgültige Stilllegung der Simmeringer Gasometer [9].

Seit 2001 sind die vier ursprünglichen Gasometer lifestylig nachgenutzt [10].

Plan des  Gaswerkes 1901 [1]
Plan des Gaswerkes um 1910, bereits mit 150.000 m³- Gasbehälter [6]
Plan des erweiterten Gaswerkes 1933 [8]
Gasometer 1-4: Grund- und Aufriß [1]
Gasometer 1-4: Dachkonstruktion [1]
Gasometer 1901: Foto [1]
Gasometer 1-4: Dachdetails [1]
Gasometer 1-4: Glockenteile [1]
Gasometer 1-4: Glockenführung [1]

Gasometer 1-4: Fahrstuhl

Kondensatorenhaus: Aufriß [1]
Kondensatorenhaus: Grundriß [1]
Exhaustorenhaus: Grundriß [1]
Gasmesserhaus: Grundriß [1]
Kessel- und Maschinenhaus: Grundriß [1]
Kessel- und Maschinenhaus: Aufriß Vorderseite [1]
Kessel- und Maschinenhaus: Vorderansicht Schnitt [1]
Kessel- und Maschinenhaus: Foto [1]
Ofenhaus: Grundriß [1]
Ofenhaus: Grundriß/Parterreschnitt und Dachkonstruktion [1]
Ofenhaus: Aufriß [1]
Ofenhaus: Querschnitt [1]
Ofenhaus in Bau [1]
Ofenhaus: Foto mit 18 Stück 35m hohen Kaminen [1]
Regulatorenhaus: Grundriß [1]
Reinigerhaus: Längsschnitt [1]
Reinigerhaus: Querschnitt [1]
Restauration: Grundriß [1]

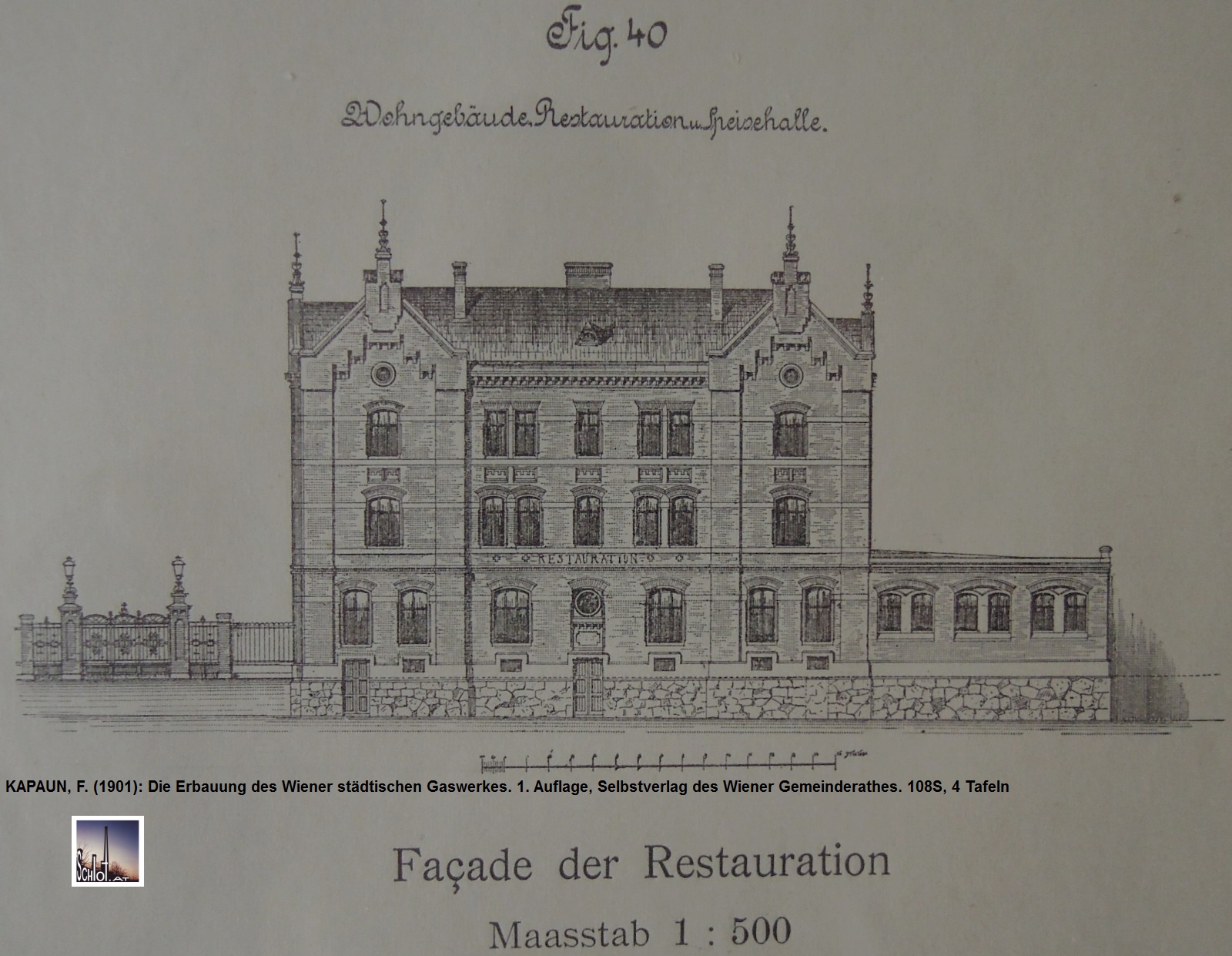

Restauration: Fassade [1]
Scrubberhaus :Grundriß (Schema) [1]
Teer- und Ammoniak-Zisternen: Grundriß [1]
Teer- und Ammoniak-Zisternen: Längs- und Querschnitt [1]
Gasrohrbrücke Donaukanal: Querschnitt [1]
Gasrohrunterführung Stadtbahn: Längsschnitt [1]

Panorama von Erdberg, Ansichtskarte 1899, Quelle: Archiv schlot.at



Quellen:

[1]…KAPAUN, F. (1901): Die Erbauung des Wiener städtischen Gaswerkes. 1. Auflage, Selbstverlag des Wiener Gemeinderathes. 108S, 4 Tafeln.

[2]…Geschichte Liesings auf wikipedia, 10.08.2012

[3]…Geschichte der Donaustadt auf geomix.at, 10.08.2012

[4]…Geschichte Floridsdorfs auf wien-konkret.at, 10.08.2012

[5]…Gaswerk Leopoldau auf wienenergie.at, 10.08.2012

[6]…Österreichischer Ingenieur- und Architektenverein (1910): Technischer Führer durch Wien. 1. Auflage, Verlag von Gerlach & Wiedling, Wien.  161ff

[7]…Umweltbundesamt GmbH (2000): Altlast W18 Simmering, Online-Zusammenfassung der Altlastsituation, 10.08.2012

[8]…Kartographisches, früher militärgeographisches Institut in Wien (um 1933): Plan des III. Wiener Gemeindebezirkes LANDSTRASZE 1: 10.000

[9]… Gaswerk Simmering auf dasrotewien.at, 10.08.2012

[10]…Wohnpark Gasometer auf wien.gv.at, 10.08.2012

Veröffentlicht am

AT | 1200 Wien | Wiener Donausandwerke, etwa 1923

Historisches Foto [1] der 1909 gegründeten [2] Wiener Donausandwerke GmbH. Datiert auf ca. 1923 [1a].

Geschäftsführer war anno 1925 Ing. Josef Roßhaendler [2].

Die Werke hatten die Ordnungsnummer XX., Handelskai 1b [2],[3]. Dies ist bei Einmündung der Stromstraße in den Handelskai. Heute ist an dieser Stelle die Radfahrerrampe bei der U6-Station Handelskai situiert, die am Foto sichtbaren Gleise sind die letzten Meter der Donauländebahn vor der heutigen S45-Station Handelskai.

Der Betrieb lag zwischen Donau und Donauuferbahn, was am Foto sehr gut erkennbar ist. Durch diverse große Krananlagen war es möglich, Schiffe zu beladen und zu löschen. Ein System von hoch geführten Loren ermöglichte die Beladung von Eisenbahnwaggons von oben [1]. Die Donausandwerke dürften die Zwischenkriegszeit nicht überstanden haben. Sie sind weder in amtlichen Karten um 1933 noch im Wiener Telefonbuch 1943 nachweisbar.

Quellen:

[1]…Foto der Wiener Donausandwerke 118×90 mm: Eigentum Markus Mráz (schlot-Archiv)

[1a]…Freundliche Mitteilung nordbahnbertl 2012 (siehe Kommentare).

[2]…Compass Verlag (1925): Industrie-Compass Band I Österreich 1925/26. Wien. 381

[3]…Artaria & Co. (um 1913): Plan Wien – 20. Bezirk Brigittenau 1:4.000. Nach Angaben des Städtischen Feuerwehrkommandos und nach dem General-Regulierungsplane des Wiener Stadtbauamtes revidiert im Institute der Verlagshandlung (Dr. K. Peucker). Wien

Veröffentlicht am

AT | 1100 Wien | Maschinenfabrik der StEG (Staats-Eisenbahn-Gesellschaft)

Die 1839 – 1930 bestehende Maschinenfabrik der StEG [1] lag zwischen Süd- und Ostbahnhof in Wien-Favoriten, hart an der Grenze zum 4. Bezirk. Sie war neben der Lokomotivfabrik Sigl, der Lokomotivfabrik Floridsdorf und der Lokomotivfabrik Krauss eine der großen österreichischen Vertreterinnen ihrer Art.  Mittlerweile ist das ehemalige Fabriksgelände den Bautätigkeiten zur Errichtung des neuen Hauptbahnhofes gewichen.

Anbei ein undatierter Plan des Werkes, wohl aus der Endphase der Produktion, also um 1930. Der zentrale Werksbereich bestand aus einem Administrationsgebäude, der Dreherei Süd, der Schmiede und einer hydraulischen Presse. Der Westteil entlang der Südbahngleise bestand aus einer Eisengießerei, der Dreherei West, einer Lackiererei sowie der Montierung, einer südöstlich daran grenzenden Metallgießerei und einer Bauhütte. Im Ostteil entlang der Ostbahngleise lagen eine Kesselschmiede, ein Kesselhaus, ein Rauchfang, eine Winkelschmiede und ein Drehkran. Im südlichen Werksareal waren eine Reihe von Nebengebäuden  oder – räumen untergebracht. Erwähnt werden hier eine Garage, der Wagenbau, die Tischlerei, die Modelltischlerei (Gußformen!), eine Lehmmühle, ein Metallmagazin, ein Mutternmagazin und zwei Eisenmagazine.

Werksplan um 1930.Copyright schlot.at - Archiv (2012)
Werksplan um 1930. Copyright schlot.at - Archiv (2012). Lichtpause.

Als Produktbeispiele der Fabrik anbei mehrere Lok-Konstruktionszeichnungen.

07.09.1912: Projekt einer B1 - gek. Kranlokomotive Spurweite 1435 mm
03.08.1909: Projekt einer B1 - gek. Kranlokomotive Spurweite 1435 mm. Firmenstempel 07.09.1912. Lichtpause.
”]01.06.1923: 1C1 - Personen- und Schnellzugslokomotive BBÖ 1029 - später ÖBB 1073.
09.03.1925: Projektierte 35 PS - Lokomotive für 760 mm Spurweite.
09.03.1925: Projektierte 35 PS - Lokomotive für 760 mm Spurweite. Blaupause.

Mehr Lokpläne der StEG im schlot-Archiv.

Quellen:

[1]…wiki StEG, 04.04.2012

[2]…Freundliche Auskunft Dipl.-Päd. Thomas Wohlmuth, Neunkirchen

Alle Pläne befinden sich als zeitgenössische Blau- oder Lichtpausen im schlot-Archiv.

Veröffentlicht am

BN | Blumau | Pulverfabrik | Explosion 1922

schlot.at vefügt seit 2010 über extrem seltenes Original-Fotomaterial der Explosion in der ehemaligen K.u. K. Pulverfabrik Blumau [1]. Die Munitionsfabrik wurde im späten 19. Jahrhundert von A. Nobel gegründet und knapp vor der Jahrhundertwende vom Militär übernommen. Im 1. Weltkrieg wurde das Werk extrem ausgebaut, es gab bis zu 15 Wassertürme und ein groß angelegtes Schienennetz. Unter anderem wurden auf dem in mehrere sogenannte Betriebsinspektionen unterteilten Gelände Trinitrotoluol (TNT) und Pikrinsäure hergestellt – großteils unter elenden sozialen und hygienischen Bedingungen. Der Übergang zur Friedensproduktion war nach dem verlorenen 1. Weltkrieg und den 1919 erschienenen Bestimmungen von St. Germain (weitreichendes Rüstungsverbot) sehr schwierig. 1922 war folgende Werkseinteilung aktuell [2]:

  • Betriebsinspektion 1 (Nitroglycerinfabrik), erbaut 1895
  • Betriebsinspektion 2 (Nitrozellulosefabrik), 1894 von Dynamit Nobel übernommen
  • Betriebsinspektion 3 (Pulverfabrik, 06/1891 fertiggestellt
  • Betriebsinspektion 4 (Trinitrotoluolfabrik), Dezember 1914 in Betrieb genommen
  • Betriebsinspektion 5 (Kunstsalpeterfabrik), Herbst 1915 in Betrieb genommen
  • Betriebsinspektion 6 (Pikrinsäurefabrik), 1915 fertiggestellt.
  • Erzherzogin Bianca-Spital
  • Friedhof (!)
  • Sportplatz

Aus der Aufstellung 1922 läßt sich die damals übliche Verwendung von Rüstungsabfällen zur Düngerherstellung in Betriebsinspektion 5 nachweisen [3].

1922 kam es am Gelände zu einer folgenschweren Explosion, die im Prinzip das Ende der Zwischenkriegsproduktion markierte [2].

Auf der Website der FF Blumau [3] ist der Hergang der Katastophe wie folgt beschrieben:

Zitat Beginn:

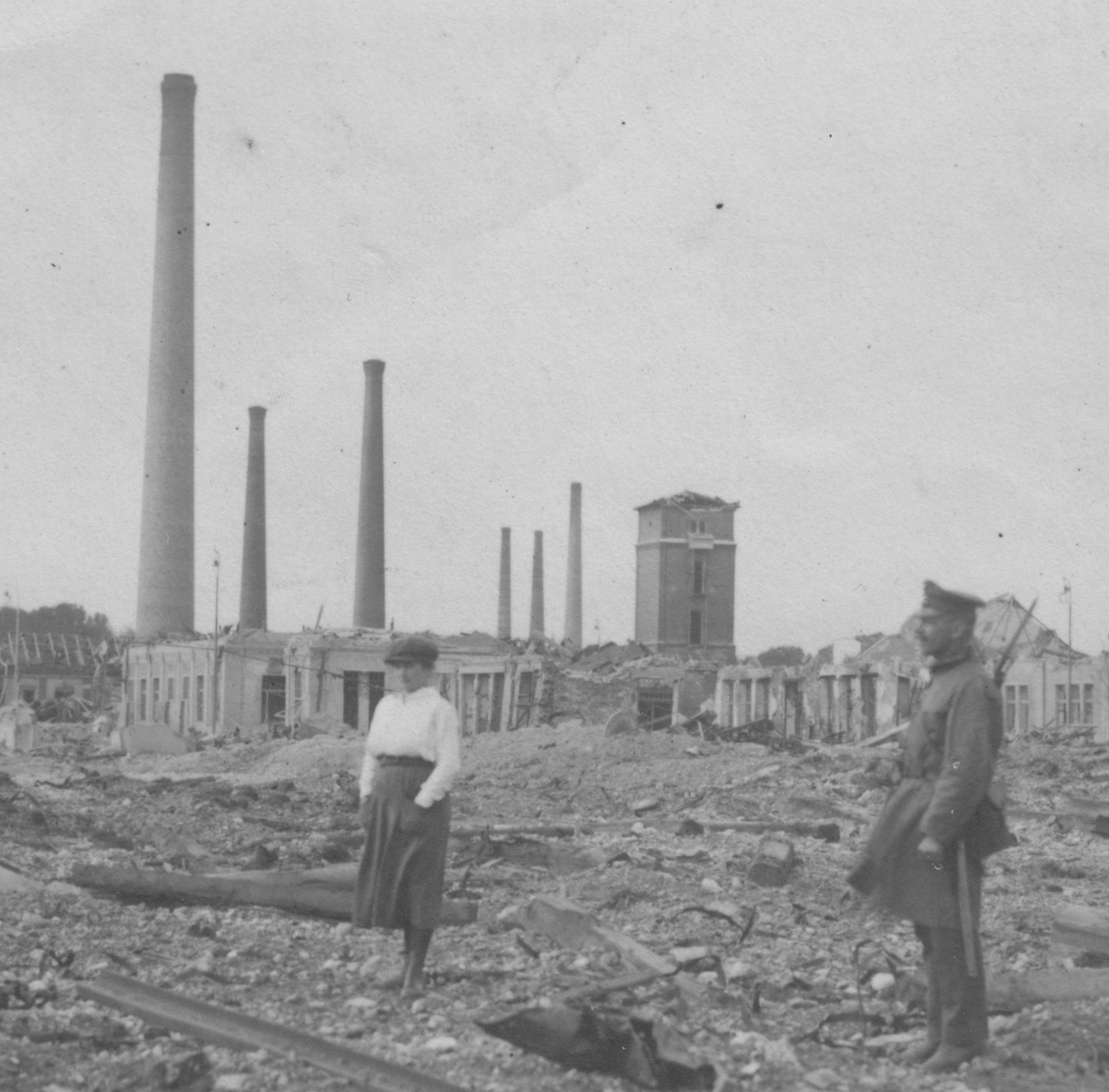

Die große Explosion… Am 25. Mai kommt es in der Betriebsinspektion I, der Dynamit- und Dynammonfabrik zu einem Brand in einem Läuferwerk. Löschversuche der anwesenden Arbeiter schlugen fehl, da bei den Hydranten vor Ort zu wenig Druck vorhanden war.
Per elektrischer Fernmeldeanlage wurde inzwischen die Berufsfeuerwehr Blumau alarmiert, welche sich sofort mit 7 Mann unter der Führung von Feuerwehrhauptmann Josef Friedrich in Bewegung setzte. In Unkenntnis der Sachlage wurden die ersten Löschversuche mit dem Hydranten durchgeführt, diese schlugen jedoch ebenfalls fehl.
Sofort nahm die Autospritze bei einem nahegelegenen Wasserbassin Aufstellung und kaum hatte man mit den Löscharbeiten begonnen ereignete sich eine kurze, dann in weitere Folge zwei große Explosionen. Die Druckwelle erfasste die Mannschaft der BF Blumau mit voller Wucht, 3 Kameraden waren auf der Stelle tot, Kommandant Josef Friedrich wurde schwerst verletzt und verstarb kurz darauf. Die Aufbauten der Autospritze sowie des Rettungswagens wurden durch die Explosion zerfetzt, die restliche Mannschaft lag verletzt unter den Trümmern.

Die weiteren Löscharbeiten wurden mit größtem Einsatz von der Berufsfeuerwehr Wien, der Betriebsfeuerwehr der Sprengstoffwerke Wöllersdorf sowie von den freiwilligen Feuerwehren in der Umgebung (wie Sollenau, Wr. Neustadt, Baden,…) sowie von der restlichen Mannschaft der BF Blumau durchgeführt.

Es war ein schwarzer Tag in der Geschichte der Feuerwehr Blumau. Hauptmann Josef Friedrich, Karl Reiter, Franz Matejka und ein weiterer Feuerwehrkamerad starben in diesem Einsatz, ein Beispiel treuer Pflichterfüllung, den sie mit ihrem Leben bezahlen mussten. Ihre Namen stehen noch heute auf einer Gedenktafel am Friedhof Blumau. Insgesamt forderte das Unglück 24 Tote, größtenteils in der Arbeiterschaft!”

Zitat Ende

Das Werk wurde im Zuge des 2. Weltkrieges wieder aktiviert und danach stillgelegt. Heute ist ein Teil der Werkes als verwachsene Industrielandschaft, die zum Truppenübungsplatz Blumau gehört, erhalten.

Historische Fotos von Blumau sind u.a. auf der Gemeindewebsite von Blumau-Neurißhof zu finden.



Der Siphonflaschenverschluß – wohl ein Relikt aus der Kantine oder einem Werksgasthaus – wurde vom schlot-Team 2011 im Föhrenwald bei Wr. Neustadt gefunden

Quellen und Literatur:

[1] 2 Original-Abzüge 166x113mm,mit Rundstempel “Foto-Atelier Schiestl&Nowotny Baden, Annagasse 20 | Antonsgasse 2” im Eigentum des Archives von schlot.at. Copyright-Verletzung wird gerichtlich verfolgt!

[2]: Mulley, K, Leopold, H. (Hrsg., 1996): Österreichs Pulverschmiede | Die Rüstungsindustrie am Steinfeld/Groß Mittel | 125 Jahre Pottendorfer Linie. Eigenverlag der Gewerkschaft der Eisenbahner Ortsgruppe Ebenfurth-Pottendorf; Ebenfurth.

[3] FF Blumau, 09.07.2011

Veröffentlicht am

AT | WN | Gaswerk Wiener Neustadt, ca. 1930

Aufnahme vom mittlerweile sanierten Gaswerksgelände in Wr. Neustadt. Es handelt sich um einen älteren Abzug einer Glasplattenaufnahme um 1930 [A].

Die Aufnahme zeigt den Schornstein des Gaswerkes und das klassisch hohe Retortenhaus.

Die darin befindlichen Retorten (Behälter für Kohle) wurden mit Steinkohle beschickt (siehe Aufzug auf Laufschienen!). Die in die Retorten eingebrachte Steinkohle wurde mittels Koks erhitzt (siehe Kokslager im Vordergrund des Fotos) und binnen mehrerer Stunden entgast, wobei die im Verfahren aus der Kohle entweichenden flüssigen bis viskosen Ammoniak- und Teerbestandteile und das Gas getrennt abgeführt wurden [1].

Das weiße Gebäude im linken Hintergrund ist das heutige Landesgericht Wiener Neustadt, Flügel Maximiliangasse. Dies verrät die Aufnahmerichtung, nämlich von West nach Ost.

Das Gaswerk wurde im Zweiten Weltkrieg von 46 alliierten Bomben getroffen und binnen kurzer Zeit wieder instandgesetzt [B]. Ein kurzer  Lagebericht zum städtischen Gaswerk anno 1950 [B] gibt einen relativ guten Überblick über die Teer- und Gasproduktion in den 1930er Jahren und deren Steigerung nach dem zweiten Weltkrieg. Ferner ist eine zeichnungsähnliche Skizze eines Werksteiles aus 1950 im Bericht [B].

Das Areal des Gaswerkes Wr. Neustadt wurde aufgrund der durch den langjährigen Betrieb bestehenden Kontaminationen des lokalen Untergrundes als Altlast N17 ausgewiesen und 2008 – 2009 einer kompletten Sanierung unterzogen [2].

Quellen:

[1]…Wiener Gasometer

[2]…Umweltbundesamt

[A]…Historischer s/w-Abzug von Glasplatte 177×127 mm im Eigentum des Schlot-Archives (2011).

[B]…Amtsblatt Wr. Neustadt, Sonderausgabe 1950. Eigentum schlot.at-Archiv

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=47.807563,16.235862&spn=0.002839,0.006416&z=16&output=embed&w=300&h=200]

Veröffentlicht am

DE | NRW | Stickstoffwerke Rauxel, Gewerkschaft Victor – 1929

Foto 220×170 mm, datiert 1929, von einem Werksbesuch der 1927 gegründeten Stickstoffwerke Rauxel. Die Werke wurden durch die Klöckner – Werke und die Wintershall AG gegründet. Das Werk steht in unmittelbarem Zusammenhang mit Kohle- bzw. Koksverarbeitung.

Das Gelände im Hintergrund ist als Gaswerk bzw. Raffinerie erkennbar. Deutlich erkennbar ist ein Gasbehälter im linken Hintergrund sowie die Gerüste eines zweiten Gasometers; ferner mehrere für Raffinerien typische Fraktioniertürme rechts hinter der eingeschossigen Backsteinhalle; auch die Industriegleise am Gelände und der werkseigene Güterwaggon samt Aufschrift sind gestochen scharf auszumachen.

Foto im Eigentum Schlot-Archiv.

Anwesende Personen am Foto von links nach rechts:

  1. Russell, Bergwerksdirektor
  2. Schmalfeldt
  3. Hammergreen
  4. Stirner
  5. Prentzel jun.
  6. v. Krogh
  7. Prentzel sen. (Geheimrat)
  8. Grauenhorst
  9. Lierke (Ökonomierat)
  10. Nirrnheim
  11. Schoppelrey
  12. Jantzen
  13. Bernodat

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=51.58371,7.332623&spn=0.002627,0.006416&z=16&output=embed&w=300&h=200]

Veröffentlicht am

1210 Wien | Gaswerk Leopoldau 1911

Plan- und Bildquelle:  Städtische Gaswerke Wien (Hrsg., 1911): Das städtische Gaswerk Leopoldau. Eigenverlag. 43S.

Werksplan und Fotos vom Gelände und den Betriebsstätten des 1911 eröffneten Gaswerkes Leopoldau, welches als Ergänzung für das Gaswerk Simmering konzipiert war. Da Ende 1911 bestehende Verträge mit den damaligen privaten Gasgesellschaften ausliefen und die Kapazität des Werkes Simmering nicht mit dem ständig wachsenden Gasbedarf Wiens mithalten konnte, war die Gemeinde Wien gezwungen, das Gaswerk bis Ende 1911 betriebsbereit herzustellen. Dies gelang im Dezember 1911. Die Gaserzeugung lief bis 1969. Heute ist das Gelände eine in Sicherung begriffene Altlast mit teils massiven Verunreinigungen des Untergrundes.

Der Zusammenhang des Gaswerkes Leopoldau mit dem Gasbehälter Brigittenau (1911-1985) und dem Gaswerk Simmering wird hier dargestellt.

Informationen zur Altlast W 20 – Gaswerk Leopoldau finden Sie auf der Website des Umweltbundesamtes. Hier auch viele technische und historische Infos.

Ausschnitt aus Kartographische Anstalt G. Freytag & Berndt A.G., Wien (1929): Gesamtplan von Wien 1:25.000. Bearbeitet von Karl Kaplan.
.: Mit freundlicher Genehmigung von Freytag & Berndt, 1230 Wien :.

Ausschnitt 240x180
Ausschnitt 240x180

© FREYTAG-BERNDT u. ARTARIA KG, 1230 VIENNA, AUSTRIA, EUROPE

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=48.27671,16.429946&spn=0.002856,0.006416&z=16&output=embed&w=300&h=200]

Veröffentlicht am

USA | CA | San Francisco – Alcatraz Power Plant, alte Kraftzentrale

2 seltene  Schnappschüsse von C. Russ, Wien ( 12.05.2008 ). Danke vielmals! Alle Rechte beim Bildautor. Die Fotos zeigen die alte Kraftzentrale der Gefängnisinsel.

Detailplan der Kraftzentrale hier. (wikipedia.org)

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&t=h&hl=de&oe=UTF8&num=200&start=200&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=37.828226,-122.424463&spn=0.001695,0.003208&z=17&output=embed&w=300&h=200]
