AT | 1020 Wien | ehem. Frachtenbahnhof Praterstern

Im Zuge der Wohnraumschaffung wurde um 2007/08 [1] mit dem Abtrag des ehemaligen Frachtenbahnhofes Praterstern begonnen. Damit wurde dem Umstand Rechnung getragen, dass die Art der ehemaligen Nutzung (u.a. Umschlagplatz für Kohle und Koks) als obsolet bezeichnet werden muss. Markant waren am Standort die Kohlehöfe, Kohlerutschen und Kohlebunker. Innerstädtisch wird heute zum Glück kaum noch Koks verfeuert.

Eine kurze Geschichte des Altstandortes findet sich in einer Gefährdungsabschätzung des Umweltbundesamtes [2].

Zitat daraus (Beginn):

Der Altstandort „Frachtenbahnhof Praterstern“ befindet sich im 2. Bezirk von Wien nördlich des Pratersterns. Der Altstandort wird im Westen von der Nordbahnstrasse, im Norden von der Innstraße, im Osten von der Vorgartenstraße und im Süden von der Lasallestraße abgegrenzt. Die Fläche des gesamten Altstandortes beträgt insgesamt rund 820.000 m², der Teilbereich „Werkstätte“ befindet sich auf einer Fläche von rund 6.000 m². Im Jahr 1838 wurde die Kaiser-Ferdinand-Nord
bahn mit einem Personenbahnhof errichtet. Etwa 1860 wurde der Bahnhof erweitert und es wurden auch vermehrt Güter (vor allem Kohle, landwirtschaftliche Produkte und Holz sowie diverse Industriegüter) am Areal des Frachtenbahnhofs umgeschlagen. Etwa 1865 wies der Bahnhofbereich schon seine maximale Ausdehnung auf. Es entstanden große Lagerhäuser sowie auch freie Lagerflächen, Werkstätten und diverse Produktionsbetriebe. Während des 2. Weltkriegs wurde das gesamte Areal des Frachtenbahnhofs durch Bombentreffer nahezu vollständig zerstört. Nach 1945 bis etwa 1990 wurde das Areal durch eine große und häufig wechselnde Zahl an Betrieben genutzt. Nach 1945 bis etwa in die 80-iger Jahre des vorigen Jahrhunderts wurden auch große Mengen an Mineralölprodukten am Standort um geschlagen.
Ein Teilbereich des Bahnhofgeländes wurde seit rund 100 Jahren als Werkstätte für Lokomotiven genutzt. Im Bereich des Altstandortes sowie im näheren Umfeld waren auch mehrere Jahrzehnte lang oberirdische Öltanks situiert, die genaue Lage sowie Art und Menge der umgeschlagenenProdukte sind großteils nicht mehr bekannt. Im Bereich des Altstandortes befinden sich seit etwa 1867 bestehende Gleisanlagen, die großteils noch immer in Verwendung sind.

Zitat Ende

Die beigefügten Fotos aus 2008-2012 [3] sollen wertfrei den Bestand an alten Lagerhallen, Gleisanlagen und Kohlerutschen sowie den Übergang zu einem modernen Stadtteil dokumentieren. Zu dieser Zeit war das Gelände für Randgruppen aller Art hochinteressant: Obdachlose, Sprayer, spielende Schlüsselkinder, Kupferkabeldiebe, Altmetallsucher und Kampfhundebesitzer grasten regelmäßig das Gelände in puncto ihrer Interessen ab. Im Oktober 2008 konnte man in einer alten für China-Importware genutzen Lagerhalle ein Bad in Glückskeksen nehmen-siehe das in rot gehaltene Foto. Leider wurde durch die vielen ungebetenen Besucher auch viel zerstört. Dezidiert stellt sich schlot.at gegen jegliche Form des Vandalismus.

Quellen:

[1]…wien.gv.at/Rudolf Bednar-Park, abgefragt am 11.12.2017

[2]…Altstandort „Frachtenbahnhof Praterstern – Bereich Werkstätte“, UBA, abgefragt am 11.12.2017

[3]…Fotos 2008-2012, schlot.at

AT | GR | Neumarkt i. H. | Lederfabrik Gustav Wurm

GR_Neumarkt_Wurm_001a      GR_Neumarkt_Wurm_001b

Luftbildaufnahme um 1970 von der Leder- und Extraktfabrik Gustav Wurm Ges.m.b.H. in Neumarkt/Bezirk Grieskirchen/Oberösterreich. Das Foto zeigt das Werk samt Gleisanschluß an den Bahnhof Neumarkt i.H./Kallham, Blickrichtung Norden [1].

1925 ist die Fabrik im Industrie-Compass verzeichnet. Damals bestand eine Zweigniederlassung in Ried im Innkreis. Als Gründungsjahr wurde 1720 angegeben. Erzeugt wurden damals Sohlen- und Oberleder.  Die Produktion erfolgte mit 15 Arbeitern und elektrischer Kraft im Ausmaß von 12,5 Pferdestärken [2].

1959 wurde die Produktionspalette um “Rahmen der Marke LINDWURM” und “Hausruck-Gerbe-Extrakt” erweitert. Daten zu Beschäftigtenstand und maschineller Ausstattung 1959 fehlen im betreffenden Compass [3].

Die mittlerweile nicht mehr produzierende Fabrik, die heute für das Wurmfestival  bekannt ist, geriet in den 1990er Jahren durch die jahrzehntelange ungesicherte Ablagerung von chrombelastetem Klärschlamm aus der Gerberei in die Schlagzeilen [4].  Die südlich der Ortschaft gelegene Gerbereischlammdeponie Grubhof, die von 1960 bis 1985 betrieben wurde, wurde 1994 als Altlast O20 ausgeweisen und bis 2004 saniert [5].

Markant und noch 2013 erhalten ist das Hauptgebäude mit dem großlettrigen Schriftzug “WURM“. [6]

Quellen:

[1]…Werbekalender der Fabrik mit Schrägluftbild (1971), Eigentum schlot.at-Archiv

[2]…Compass Verlag (1925): Industrie-Compass 1925/26, Band 1 Österreich; Wien. 1276

[3]….Compass Verlag (1959): Industrie-Compass 1959 Österreich; Wien. 1240

[4]…IFS/TU Wien, 02.08.2013

[5]…Altlast O20 – Umweltbundesamt, 02.08.2013

[6]…staedte-fotos.de – Wurmfabrik, 02.08.2013

AT | WL | Haiding/Krenglbach | Ziegelei Weixelbaumer, heute Wienerberger

Schnappschuss aus dem ICE auf die 1874 gegründete  Ziegelei K. & J. Weixelbaumer. Die Ziegelei beschäftigte 1959 80 Arbeiter und verfügte über einen Elektromotor mit 270 PS [1].

Das Werk wird derzeit als Standort der Wienerberger Ziegelindustrie AG  genutzt. Es werden gem. Zertifikat aus 2010 Porotherm Mauerziegel erzeugt [2]. Fotos MM (2012).

Quellen:

[1]… Compass Verlag (1959): Industrie-Compass Österreich 1959. Wien, 415

[2]…Webiste Wienerberger, 13.04.2012

AT | 1210 Wien | LOFAG – Wiener Lokomotiv-Fabriks-Actien-Gesellschaft

Briefkopf um 1925, WEESER-KRELL/Linz [5]
Die Lokomotivfabrik Floridsdorf  bestand 1869 – 1969 [1] und war neben Krauss Linz und Sigl Wr. Neustadt eine der legendären Lokomotivfabriken in Österreich.

Wir bieten an dieser Stelle eine Fabriksansicht um 1925 [2] , eine Kopie der Werksskizze der legendärden Schnellzuglok BBÖ 214.01 [3], das Auftragsschreiben zur Produktion der 214.01 [3] sowie einen historischen Abzug einer Glasplatte mit der LOFAG Nr. 442/1882 [4]. Verortung folgt.

[1] Bahn-Austria.at, 05.11.2011

[2] schlot_archiv, AK 142x90mm, undatiert

[3] schlot_archiv ex Scholz, 2011

[4] schlot_archiv, Foto 242x180mm, undatiert

[5] Freundliche Schenkung von Fr. Mag. Doris KORNFELD, Antiquariat Klabund, Wien, 07/2018

AT | 1200 Wien | Metall-Industrie Winter&Adler A.-G. | Emaillierter Pin BJA

Achteckiger Messingpin vom Bund der Industrieangestellten, 21x16mm, weiß und rot emailliert, achteckig, Motiv:

Industriehalle mit rauchendem Kamin, Schriftzug “BJA” – Das interessiert uns!

Mit rückseitiger Nadel und Herstellermarke “Winter & Adler AG, Wien”.

Der Industrie-Compass 1925/26, 611, vermerkt zum Hersteller Folgendes:

“Metall-Industrie Winter&Adler A.-G., XX., Dresdner Straße 110.

Metall- und Bijouteriewarenfabrik (1876). Direktor: Ernst Adler. 500 Arbeiter, 50 Angestellte. Dampfmaschine und Elektromotor. Erzeugnisse: Chemisette- und Kragenknöpfe (feinsten Genres) sowie Bijouteriewaren in Email und Silberdoublé. Spezialität: Rasierklingen “Elisium”.

Das Werk ist ca. 1935 noch im amtlichen “Plan des XX. Wiener Gemeindebezirkes Brigittenau” als “Metall-Industrie” zwischen Rebhann-Gasse und Dresdner Straße einzeichnet.

1943 nicht im Wiener Telefonbuch, 1959 nicht im Compass.

Heute ist an der Adresse das AMS.

Eine Fabrik mit 550 Seelen wie anno dazumals wäre besser.

Danke für die Klärung der Abkürzung BJA/BIA an Christian Litschauer!

AT | GF | Zuckerfabrik Leopoldsdorf

Fotoserie der zweiten österreichischen Agrana-Zuckerfabrik neben der bereits dokumentierten Fabrik in  Tulln und der stillgelegten ebenfalls dokumentierten Fabrik in Hohenau, die 2006 geschlossen wurde. Der Standort der 1901 errichteten Fabrik für Industriezucker, v.a. Getränkeindustrie, liegt in Leopoldsdorf im Marchfeld.

Auf der Agrana-Website wird am 03.07.2011 Folgendes geschrieben:

Zitat Beginn

“Die Zuckerfabrik Leopoldsdorf produziert ausschließlich Zucker für die weiterverarbeitende Industrie (alkoholfreie Getränkeindustrie, Süßwarenindustrie, sonstige Lebensmittelindustrie und Fermentationsindustrie). Dieser wird lose im Silowagen, in Big Bags oder in 50 kg-Säcken ausgeliefert.”

Zitat Ende

Die große Fabrik verfügt über einen aktiven Werksbahnanschluß an den Bahnhof Obersiebenbrunn-Leopoldsdorf (Norden) und über die Jahre hinweg immer wieder über eine eigene Werkslok. Gelegentlich werden auch ÖBB-Loks angemietet. Am Gelände befinden sich Ablagerungen weißer pulvriger Produktionsreste , deren Aufschlüsse von Vögeln als Nistplätze genutzt werden (von Süden einsehbar). Das Werksgelände umfaßt mehrere mächtige Silos, eine hohen Ziegelkamin und große Freiflächen mit Abwasserbehandlungsanlagen im Osten.

Grundsätzliches zur Zuckerproduktion und zu deren Umweltproblematik hier.

Verortung folgt.

AT | 1210 Wien | Maschinenfabrik Clayton&Shuttleworth


Fotos MM 2011

Das Gelände in 1210, Shuttleworthstraße 8, hat eine bewegte Geschichte.

Um 1905 verlagerte der bereits bestehende Konzern Clayton&Shuttleworth seine Fabrikation landwirtschaftlicher Maschinen an den gegenständlichen Standort [1]. Der noch bestehende Jugendstilturm dürfte aus der Gründerzeit des Standortes stammen.

1911 fusionierten Hofherr&Schranz (angesiedelt in Favoriten) mit Clayton-Shuttleworth. Dadurch wurde die gesamte Wiener Produktion an den Floridsdorfer Standort verlegt. [1]

1925 wird das Werk wie folgt beschrieben [2]:

“Hofherr-Schrantz-Clayton-Shuttleworth, Landwirtschaftliche Maschinen-Fabrik A.G., Fabrik und Zentralbureau: XXI./1, Shuttleworthstraße 8. Landwirtschaftliche Maschinenfabrik, Tabakmaschinenabteilung, Textilmaschinenabteilung […]

Erzeugnisse 1925:

  • Lokomobile
  • Motoren (Benzin-, Rohöl-, Sauggasmotoren)
  • Dreschmaschinen
  • Elevatoren
  • Heu- und Strohpressen
  • Kleeenthülsungsmaschinen
  • Göpel
  • Putzmühlen
  • Pflüge
  • Eggen
  • Walzen
  • Säemaschinen
  • Mähmaschinen
  • Häckselschneider
  • Rübenschneider
  • Maisrebler
  • Schrot- und Mahlmühlen
  • Traktoren
  • Zigarren- und Zigarettenmaschinen
  • Tabakschneidemaschinen
  • Textilmaschinen usw.

1938 wurde das Unternehmen im Zuge des Anschlusses der Heinrich Lanz AG einverleibt. Im amtlichen Wiener Telefonbuch 1943 als landwirtschaftliche Maschinenfabrik geführt, produzierte Lanz in Wien-Floridsdorf auch Teile für die V2-Rakete [3]. An dem Standort wurden Zwangsarbeiter beschäftigt, es bestand am Werksgelände ein eigenes Konzentrationslager, das als Außenlager von Mauthausen geführt wurde.

Nach der blutigen Kriegszeit wurde 1945/46 versucht, an die wirtschaftlichen Erfolge der Gründerzeit anzuknüpfen. 1946 wurde der Betrieb nach dessen Rückbenennung verstaatlicht [1] [4]. Sinkende Mitarbeiterzahlen ab 1950 charakterisierten den weiteren wirtschaftlichen Weg, der am Standort bis 1970 dauern sollte. [1]

1959 stellt sich das Unternehmen wie folgt dar:

“Hofherr-Schrantz-Clayton-Shuttleworth, Landwirtschaftliche Maschinen-Fabrik A.G., Fabrik und Zentralbureau: XXI., Shuttleworthstraße 8.

Werksabteilungen:

  1. Landwirtschaftliche Maschinen und Geräte
  2. Traktorenbau
  3. Verpackungs-, Zigaretten- und Spezialmaschinen

800 Arbeiter und Angestellte.

Erzeugnisse 1959:

  • Selbstfahrende Mähdrescher mit 190cm Schnittbreite und doppeltem Putzwerk
  • Dieseltraktoren “System Porsche” (11 PS, 14/16 PS, 22 PS, 25-28 PS, 40 PS 44 PS)
  • Triebachsanhänger
  • Gitterräder für Traktor
  • Schmal- und Breitdreschmaschinen
  • Strohpressen
  • leichter Eintuchbindermäher 4,5 und 5 Fuß
  • zweireihige automatische Kartoffellegemaschinen
  • Kartoffelroder für Pferdezug
  • Zapfwellen-Kartoffelroder für Hydraulik
  • Einreihige automatische Kartoffel-Vollerntemaschinen
  • Säemaschinen für Pferdezug
  • Traktorsäemaschinen für Zug und Hydraulik
  • vollautomatische Rübenköpf- und Erntemaschinen “System Stoll”
  • Schrotmühlen
  • Maisentblätterer für Kraftbetrieb
  • Maisrebler
  • Rübenschneider
  • Stallmiststreuer (“Taifun” System Geier)
  • Verpackungsmaschinen für alle Gattungen von Waren
  • Zigarettenverpackungsmaschinen
  • Strang-Zigarettenmaschinen
  • Papierschneidemaschinen
  • Kreisscheren
  • Heftmaschinen (Block-, Broschüren-, Kartonagenmaschinen)
  • Kuvertmaschinen

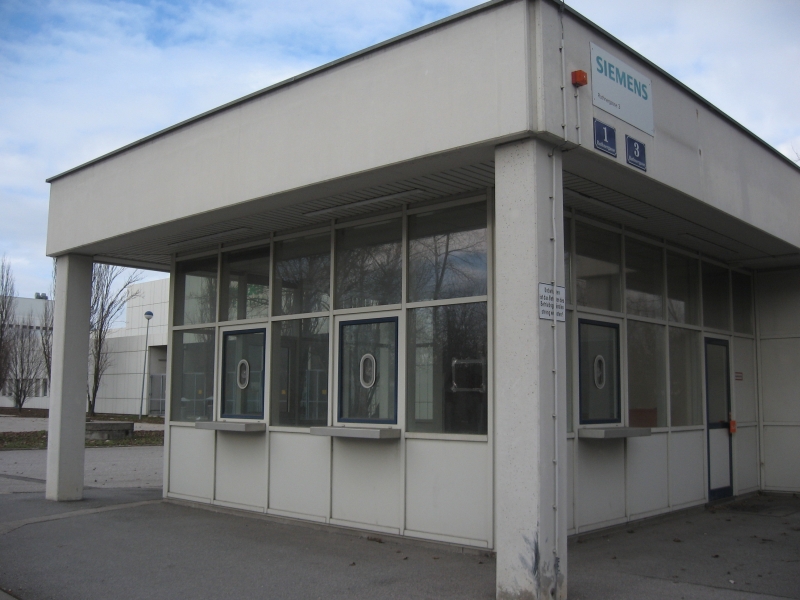

2011 wird das Werksgelände u.a. von Siemens genutzt.

Roséfarbige Annonce aus Quelle [2], Logo 1959 aus Quelle [4].

Quellen:

[1]…wiki: Hofherr-Schrantz, 13.02.2011

[2]…Industrie-Compass I. Band – Österreich 1925/26. Compass Verlag, Wien. 546ff. Inserat 576/VII

[3]…Geheimprojekte.at, 13.02.2011

[4]…Industrie-Compass 1959 Österreich, Compass Verlag, Wien. 822

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=48.269226,16.413038&spn=0.002857,0.006416&z=16&output=embed&w=300&h=200]

INT | Wechsel und Kreuzungen bei Grubenbahnen

Für manche off topic, für andere sehr wichtig:

Kleiner, aber feiner Fachartikel über Wechsel und Kreuzungen bei Grubenbahnen. Allen, die sich in Bergwerken und an Freiland – Schienenkreuzungen schon Gedanken über diverse “Zusatzbleche” neben den Schienen gemacht haben, sei diese Lektüre dringend ans Herz gelegt. Flügelschienen und Radlenker sorgen für zuverlässige Schienenwechsel, erhalten Spurkränze und gewährleisten einen sicheren Rollbetrieb in der Grube – bis heute.

Zitat:

[1] REISCH (1931): Ueber Wechsel und Kreuzungen bei Grubenbahnen. In: Werkszeitung der Oesterreichisch-Alpinen Montangesellschaft, 5. Jahrgang, 24. Heft. Generaldirektion der ÖAMG, Wien. 373-374

Werkszeitung im Eigentum des Schlot-Industriearchivbestandes.

AT | 1020 Wien | Maschinenfabrik Alex. Friedmann

Arbeitszeugnis aus 1925 von der damals bereits sehr bedeutenden Maschinenfabrik Alex. Friedmann, Fabrik und Gießerei am Handelskai 134. Weiterer Fabriksstandort und auch Verwaltung: Wien 2., Am Tabor 6. Filialfabrik in Budapest [1].

Die Fabrik wurde 1871 [3] oder 1868 [2] gegründet und hatte 1925 ca. 500 Mitarbeiter [1]. Als Energiequelle dienten damals eine Dampfmaschine und Elektromotoren mit 155 PS [1]. 1959 lautete der Firmenname Alex. Friedmann Kommanditgesellschaft. Das Unternehmen wurde damals als Maschinen- und Armaturenfabrik bezeichnet und verfügte über dieselben Wiener Standorte wie 1925. Budapest wird als Filialstandort 1959 nicht mehr erwähnt [2].

Auf älteren Google Maps-Bilder wie am unten befindlichen Screenshot besteht der alte Standort noch. Mittlerweile ist die Fabrik dem Erdboden gleichgemacht.

Not-Screenshot...

Erzeugnisse 1925 [1]:

* Injektoren
* Schmierpumpen
* Reduzierventile für Lokomotiven
* Lubrikatoren für Lokomotiven
* Schmierpumpen für Automobile und stationäre Anlagen
* Dampfheizeinrichtungen für Eisenbahnzüge

Erzeugnisse 1959 [2]:

* Injektoren (Dampfstrahlpumpen)
* Dampfdruckminderventile
* Dampfheizeinrichtungen
* metallische Dampfheizkupplungen
* Schmierpumpen
* Achslager mit Druckumlaufschmierung für Lokomotiven und Eisenbahnwagen
* Schmierpumpen für Öl und Fett für stationäre Maschinen
* Injektoren für stationäre Kessel

Die Nachfolgerin der Alex. Friedmann KG ist die Liebherr Transportation Systems GmbH & Co KG [3].

[1] Industrie-Compass 1925/26 Österreich Band 1, Compass Verlag Wien, 535

[2] Industrie-Compass 1959 Österreich, Compass Verlag Wien, 818

[3] Liebherr Transportation

Dokument auf Firmen- Briefpapier im Format A4 (Original Bristo-Papier) mit 2 Stempelmarken à 500 Kronen (1920) bzw. 2.000 Kronen (1922), datiert 14.08.1925, Eigentum Schlot-Archiv.

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=48.231577,16.396322&spn=0.001408,0.003208&z=17&output=embed&w=300&h=200]

AT | NK | Schleppbahn 1909 – 1955

Neunkirchen verfügte ab ca. 1909 bis zum zweiten Weltkrieg (relikthaft noch bis ca. 1960) über ein weit in die Stadt reichendes Schleppbahnsystem, das Anschlüsse zu folgenden Bahnlinien hatte:

  • Südbahn, Station Neunkirchen über Lokalbahnhof Neunkirchen
  • Lokalbahn Willendorf-Neunkirchen (1909-1942, Personenverkehr bis 1933)

Sinn und Zweck des Schleppbahnnetzes, das eingleisig und teils dreischienig (Normalspurgleis mit zwischengelegter Schmalspurschiene) geführt wurde, war die Versorgung der größeren Neunkirchener Industriebetriebe mit Steinkohle aus Grünbach. Diese Kohle wurde über die 1909 geschaffene Verbindung der Schneebergbahn mit Neunkirchen (Lokalbahn Willendorf – Neunkirchen) in folgende Industriebetriebe geführt:

  • Schraubenfabrik Brevillier – Urban, Werk 1 (Trasse West, 1 Werkszufahrt, 3 Gleise Normalspur)
  • Neunkirchner Druckfabrik (Trasse Ost, 2 Werkszufahrten, 5 Gleise, 1 Drehscheibe, weitverzweigtes Lorengleisesystem)
  • Spinnerei Eltz (Trasse Ost, 1 Werkszufahrt Schmalspur, enger Gleisradius)
  • Schraubenwerk Schoeller&Co, später Brevillier – Urban, Werk II Postgasse), Trasse Ost-Gleisende, 2 Werkszufahrten, 3 Gleise, 1 Drehscheibe)

Diese vier Großbetriebe hatten auf ihren Werksgeländen mehrere Gleise und Weichen. Für die Druckfabrik ist ein ehemals weitverzweigtes System an Hunt- oder Lorengleisen bekannt – siehe auch Abb.1.

Der Trassenteil Ost (Eltz-Spinnerei, Druckfabrik, Schoeller) wurde vm.  in der ersten Dekade nach dem 2. Weltkrieg abgetragen. Auf dem Foto aus 1955 (Abb.3) sind nur noch Trassenreste erkennbar, während das Luftbild aus 1928 (Abb.2) noch eine betriebsfähige Trasse Ost zeigt.

Heute erhalten ist nur noch der Trassenteil West bis zur Wiener Straße (ehem. Einfahrt zu Brevillier – Urban, Werk 1). Die Werksbahn in diesem Gelände bestand baulich bis 2001 – siehe Werksplan 1980 in Abb.4.

Mehr zu den historischen Neunkirchner Industriebetrieben hier.

Bild- und Planquellen: alle Stadtarchiv Neunkirchen, Dir. Albert Hirsch

[1] Ausschnitte aus Trassenplan Druckfabrik und Schoeller&Co (1908), digital weiterverarbeitet

[2] Luftbild 1928 Neunkirchen

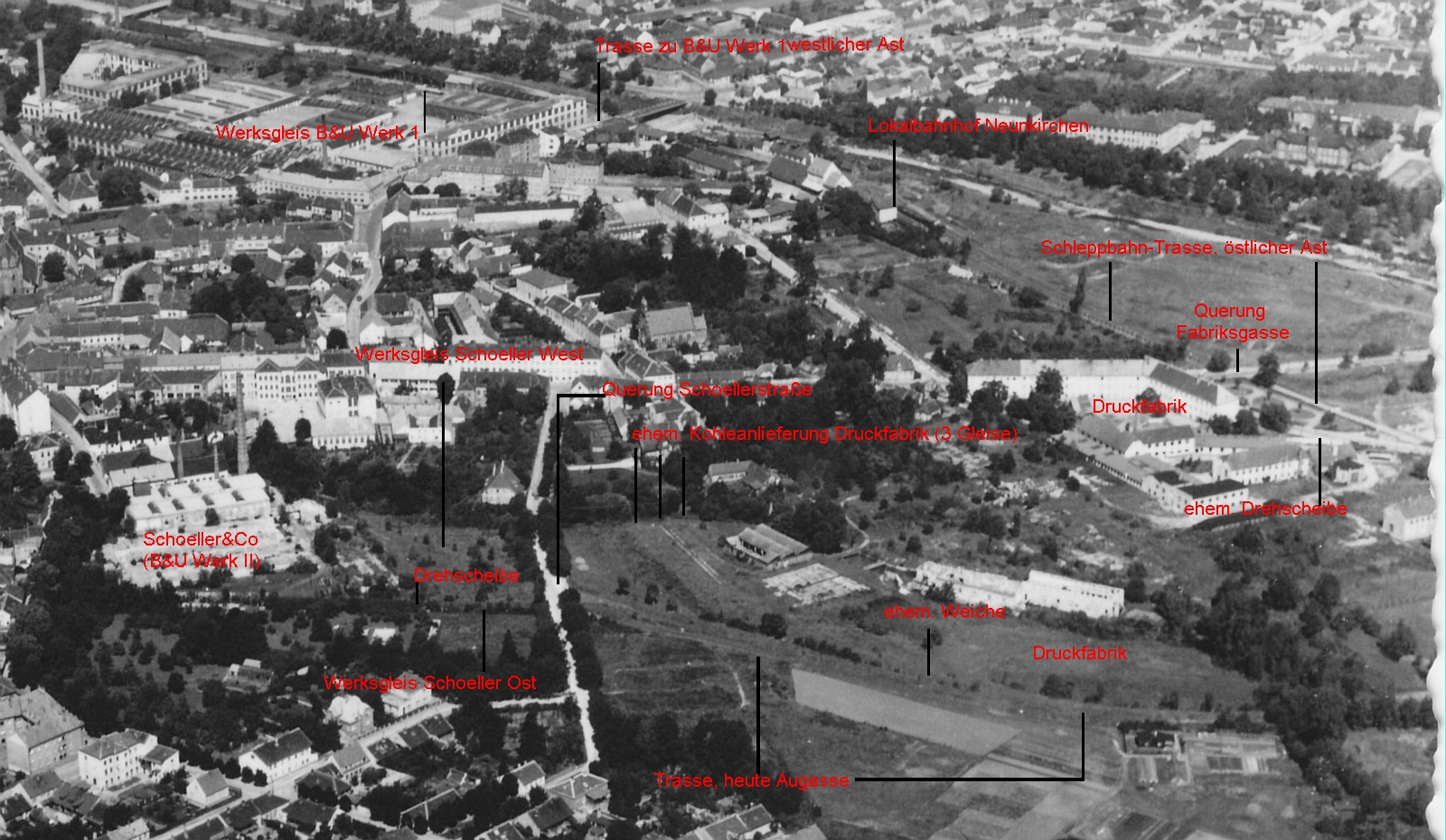

[3] Luftbildpostkarte Neunkirchen, um 1955

[4] Werksplan Brevillier&Urban, Februar 1980, digital weiterverarbeitet
