DE | W | Wuppertal – Elberfeld | BAYER AG | 1908/1910

Historische Abzüge [1+2] von Glasnegativen der BAYER AG. Gezeigt werden Teilansichten des Werkes Elberfeld der Farbenfabriken Bayer Leverkusen. Die Fotos zeigen interessante Einblicke in den industriell genutzten Bereich entlang der Wupper. Deutlich zu erkennen sind neben Werksanlagen und historischen Gasbehältern u.a. die 1901 errichtete Trasse der Wuppertaler Schwebebahn
sowie das 1900 errichtete und mittlerweile stillgelegte Heizkraftwerk Elberfeld in seinem ursprünglichen Zustand anno 1908.
Eine Verortung der Kamerastandorte glückte anhand topographischer Details über Google Maps [3].
Herzlichen Dank für die Publikationserlaubnis dieser äußerst seltenen Industriedokumente an das BAYER-Werksarchiv [4].


Quellen:
[1]…Foto 162×113 mm, gestempelt: “FARBENFABRIKEN BAYER LEVERKUSEN-BAYERWERK”. Beschriftet: “Werk Elberfeld/Ansicht von Elberfeld/Neg Schachtel 7/Platte 104g”. Glasplattenzitat BAYER AG: “Bild Nr. 0-915, Teilansicht Werk Elberfeld (ganz links), im Vordergrund das Kraftwerk der Stadt Elberfeld”. Aufnahmejahr 1908. Eigentum schlot.at-Archiv.

[2]…Foto 230×160 mm, gestempelt: “FARBENFABRIKEN BAYER LEVERKUSEN-BAYERWERK”. Beschriftet: “Werk Elberfeld/Teilansicht der Fabrik/Neg Schachtel 7/Platte 1138/Pförtner 2”.
Glasplattenzitat BAYER AG: “Bild Nr. 0-1019, Teilansicht Werk Elberfeld”. Aufnahmejahr 1910. Eigentum schlot.at-Archiv.

[3]… GoogleMaps, Screenshot, ergänzt.

[4]…Bayer-Archiv, Leverkusen, Publikationsfreigabe für Quellen [1+2], erteilt am 28.07.2016

AT | MI | ?Gaswerk Mistelbach | Kindheit 1939-1946

Fotokonvolut aus einem Nachlass mit deutlichem Bezug zur Stadt Mistelbach [1].

Seitens schlot.at gibt es Grund zur Annahme, dass der Aufnahmeort der Fotos das ehemalige Gaswerk Mistelbach ist. Seitens der Stadtgemeinde Mistelbach wurde eine entsprechende Anfrage, welche die ggst. Fotoscans enthielt, nicht beantwortet.

Die Fotos sind mit 1939 – 1946 datiert und zeigen spielende Kinder auf einem offensichtlich als Gaswerk genutzten Gelände. Neben einschlägigen Bauwerken (kleiner Gasbehälter und Werkshallen) sind vor allem im Freigelände über die Jahre hindurch eine wechselnde Anzahl an großvolumigen Fässern (wohl Teer) erkennbar.

Bemerkenswert scheinen die improvisierten Spiele der Kinder: Schaukel- und Ringinstallationen neben dem Gasometer, Ski- und Rodelfahren auf dem gering geneigten Gelände, Tretrollerfahren und Posieren samt Hund auf umgedrehter Badewanne im Sommer. Weniger ist mehr.

Bei Erkennen der genauen Örtlichkeit ersucht schlot.at um Kontaktaufnahme zwecks Verifizierung der Örtlichkeit.

[1]..Kontaktabzüge Agfa, 1939-1946, Eigentum schlot.at (2017)

AT | 1140 Wien | Rohrprobieranstalt Baumgarten

Im Zuge der Errichtung der II. Wiener Hochquellen-Wasserleitung (Eröffnung 02.12.1910) wurde im heutigen Wien 14, Höhe etwa Hadikgasse 184 (OBI), ein großes Werksgelände für die Lagerung und Prüfung von Wasserrohren geschaffen [1]. Das Rohrlager der Wiener Wasserwerke bestand am Gelände bis etwa 1990 [2] In der Festschrift zur Eröffnung der Leitung [1, S.221-222] ist das Gelände wie folgt beschrieben:



Der erste Spatenstich für die Wiener Verteilungsanlagen wurde am 21. Mai 1907 geführt, an welchem Tage der Bau der Rohrprobieranstalt in Angriff genommen worden ist.

Im Jahre 1907 erfolgte jedoch nur die Ausführung der umfangreichen Terrainregulierungen und der Hochbauten; vom Januar bis März 1908 wurden die maschinelle Einrichtung und in den beiden folgenden Monaten die Straßen- und Geleiseanlagen sowie die Einfriedung der Rohrlagerplätze hergestellt. Ende Juni 1908 befand sich die Rohrprobieranstalt in betriebsfähigem Zustande; am 16. Juli wurden die ersten Gussrohre geliefert und der Betrieb der Anstalt eröffnet.

Unterdessen war schon Mitte April mit den Bauarbeiten für den Anschluß der Anstalt an die Frachtenstation Penzing der k. k. Staatsbahnen begonnen worden.

Die hiezu erforderlichen Erd- und Baumeisterarbeiten waren Mitte August vollendet, worauf die Geleiselegungen, Straßenherstellungen und die Montierung des Überladekranes zur Ausführung gelangten.

Die Anlage, welche sich am linken Wienflussufer in unmittelbarer Nähe der Guldenbrücke inmitten von ausgedehnten, 25.600 m² großem Rohrlagerplätzen befindet, besteht aus einem Maschinenhaus mit 467 m² Fläche, einer 250 m² großen Schieberhalle, aus einem kleineren Werkstatt- und Depotgebäude mit 134 m² Fläche und endlich aus einem einstöckigen Verwaltungsgebäude von 272 m² Grundrissfläche.

Die Maschinenhalle besitzt drei moderne Rohrpressen für gerade Rohre alle Kaliber und eine ganz neuartige Einrichtung für die Erprobung von Bogenröhren (Krümmern). Der erforderliche maschinelle Antrieb wird durch elektrische Motoren bewerkstelligt. Die ganze Anlage kann überall auf schmalspurigen, im ganzen 1100m langen Geleisen befahren werden, welche bis zum Schleppgeleise bei der Frachtenstation Penzing der k. k. Staatsbahnen führen. Der hier zwischen dem Niveau der Schmalspur und jenem der Normalspur bestehende Höhenunterschied von 6.80 m wird durch einen elektrisch betriebenen Kran derart überwunden, dass die Rohre von den beladenen Eisenbahnwaggons direkt abgehoben, auf die kleineren Rohrtransportwagen der Schmalspur überladen und auf letzteren in die Rohrprobieranstalt, beziehungsweise zu den Lagerplätzen ohne weitere Umladung befördert werden können.

Am 10. Oktober 1908 wurde nach vorgenommener Belastungsprobe der Bahnanschluß dem Betriebe übergeben.

Die Rohrprobieranstalt wird auch nach Vollendung der Zweiten Hochquelleleitung behufs Erprobung des jeweils erforderlichen nicht unbeträchtlichen Ergänzungsvorrates an Rohren im Betrieb bleiben.

Im schlot.at-Archiv befinden sich vier undatierte, großformatige Fotos der Anstalt, die vermutlich um 1960 aufgenommen wurden [3]. Eines davon zeigt die wohl neuralgische Stelle der Werkes, den Überladekran mit Anschluß an die Westbahnstation Penzing, der die 6.80m Niveauunterschied zwischen Schleppgeleisen und Schmalspur überwindet. Die Luftaufnahme ist älteren Luftbildern zufolge vom 1933-1983 bestehenden Gasometer Baumgarten aus aufgenommen [4].

Quellen:

[1]…Die zweite Kaiser-Franz-Josef-Hochquelleleitung der Stadt Wien. Eine Gedenksschrift zum 2. Dezember 1910. Gerlach und Wiedling, Kommissionsverlag der Gemeinde Wien. 257 S. und Beilagen.

[2]…2. Wiener Hochquellenleitung auf wikipedia.org, abgefragt am 01.01.2018

[3]…4 Fotos Rohrprobieranstalt Baumgarten, Eigentum schlot.at (2017)

[4]…wien.gv.at, abgefragt am 01.01.2018





DE | FR | Gaswerk Freiburg IG Nord | 1940

Schnappschuss [1] aus 1940, welcher wohl das dritte Gaswerk der Stadt Freiburg im Breisgau im heutigen Industriegelände Nord zeigt [2]. Zu erkennen sind neben einem Retortenhaus und zwei Kaminen zwei Gasbehälter, davon einer in Teleskopbauweise.

DE-Gaswerk-Freiburg

Das erste Gaswerk der Stadt Freiburg wurde 1850 auf dem heutigen Johanneskirchplatz errichtet; es wurde am 1. Oktober 1884 durch einen Neubau im Stühlinger an der Ferdinand-Weiß-Straße, Ecke Eschholzstraße, ersetzt. Als die Kapazitätsgrenzen dieses Betriebes erreicht waren, wurden anno 1932 erste Pläne für einen abermaligen Gaswerks-Neubau vorgelegt und dieser 1936 im Industriegebiet Freiburg-Nord realisiert [2].

Da die vorliegende Aufnahme das Gaswerk bzw. seine Kesselanlagen anno 1940 und in Betrieb zeigt, wird angenommen, dass hier das dritte Freiburger Gaswerk IG Nord gezeigt wird.

Die Gaswerke Freiburg 2 und 3 sind in einem renommierten deutschen Gaswerkeverzeichnis gelistet. Demnach wurde die beiden Teleskopgasbehälter des zweiten Freiburger Gaswerkes Stühlinger nach 1986, derjenige des Freiburger Gaswerkes IG Nord nach 2003 abgerissen [3].

Quellen:

[1]…Foto74 x 43 mm, datiert mit Juni 1940, Eigentum schlot.at-Archiv (2016)

[2]…www.badische-zeitung.de, Information über die drei Freiburger Gaswerke, 29.04.2016

[3]…www.gaswerk-augsburg.de, 29.04.2016

AT | 1210 Wien | Gaswerk Floridsdorf | ca. 1902-1905

Ansicht des Gaswerkes Floridsdorf von Süden [1]. Da der Fotostandort noch als “Floridsdorf, Niederösterreich” angegeben ist, kann von einem Aufnahmedatum vor 1905 ausgegangen werden. Der große Gasometer (Teleskopbauweise, Skizzenfarbe rot) im rechten, also östlichen Bildrand wurde 1902 errichtet [2].
Weiters sind westlich davon ein kleinerer Teleskopgasbehälter (Skizzenfarbe grün) und ein alter, gemauerter Gasbehälter (Skizzenfarbe blau) zu erkennen.Ebenfalls sichtbar sind zwei verfahrenstechnisch genutzte große Gebäude (Skizzenfarbe orange und violett) und ein niedriges Nebengebäude (Skizzenfarbe schwarz).
Die Aufnahme ist von Bedeutung, da das Gaswerk Floridsdorf, welches von der englischen Firma Imperial-Continental-Gas-Association (ICGA) betrieben wurde und ab 1902 über einen Bahnanschluss an die Kaiser-Ferdinands-Nordbahn verfügte, nur bis 1911 in Betrieb stand und in den 1920er Jahren dem Bau des Schlingerhofers weichen mußte [2]. Seine Funktion übernahm das damals neu errichtetete (städtische) Gaswerk Leopoldau.
Die genaue Verortung war durch den Stadtplan der Gemeinde Wien – Bereich Kulturgut möglich, der die Zuschaltung historischer Pläne unterstützt [3].

001-Gaswerk-Floridsdorf-Ansicht
Ansicht des Gaswerkes Floridsdorf von Süden (1902-1905). Copyright www.schlot.at (2015)

002-Gaswerk-Floridsdorf-Legende
Verortung der Gasbehälter und Gebäude am Stadtplan 1912 [3]

003-Gaswerk_Floridsdorf-West
Detailansicht Westteil 1902-1905. Copyright www.schlot.at (2015)

004-Gaswerk-Floridsdorf-Ost
Detailansicht Ostteil 1902-1905. Copyright www.schlot.at (2015)

Quellen:
[1]…Glasplattenabzug/zeitgenössische Kontaktkopie 170×123 mm, Eigentum und Copyright  schlot.at-Archiv
[2]…Gaswerk Floridsdorf auf wikipedia.org, abgefragt am 30.08.2015
[3]…wien.gv.at, Stadtplan, abgefragt am 30.08.2015

USA | NY | Brooklyn Borough Gas Works, 1921

USA_NY_Brooklyn_Gas_Works

USA_NY_Brooklyn_Gas_Works_detail

Luftbild aus 1921 [1], Ausschnitt des ehemaligen Brooklyner Gaswerkskomplexes, Nähe Luna Park (Vergnügungspark) auf Coney Island, Stadt New York. Das Gaswerk wurde von 1908 bis in die 1960 er Jahre betrieben [2, S 4 ff]. Teile des Geländes wurden ab 2001 einer Altlastensanierung unterzogen. Die gaswerksüblichen Grundwasserkontaminanten BTEX und PAK waren Anlaß der Sanierung [2].

Quellen:

[1]…Luftbildabzug 6295 der Atlantic-Photo-Co Berlin. Foto vom 02.11.1921. Eigentum schlot.at-Archiv

[2]…Projektdarstellung Sanierung BBGW (2001), Department of Environmental Conservation, abgefragt am 11.06.2013

DE | M | München | Gaswerk Moosach – Borstei – Flugplatz Oberwiesenfeld, um 1933

Drei Schrägluftbilder aus dem Bereich München-Moosach. Danke für die Identifizierung des Standortes an Oliver Frühschütz.

[A] Luftbild Gaswerk Moosach/Wohnhausanlage Borstei (145  x 127 mm), Eigentum schlot-Archiv. Nach 1931
Das erste Bild der Serie [A] zeigt den mittlerweile denkmalgeschützten Münchner Großwohnbau Borstei, der 1929 eingeweiht wurde und eine eigene Heizungsanlage mit deutlich erkennbarem Kamin [A] besitzt [1]. Im Hintergrund ist deutlich ein Teil des Gaswerkes München-Moosach zu erkennen, das 1909 – 1975 in Betrieb war [2]. Das Foto stammt aus der Zeit zwischen 1929 (1930 wurde der größere Gasbehälter in Betrieb genommen [2]) und 1959 (1958 kam ein dritter Gasbehälter hinzu [2]). Am Gaswerksgelände sind zwei markante Wasser-Hochbehälter zu erkennen, die hier besser zu erkennen sind [3]. Ein Foto eines Kokslöschwagensaus dem Gaswerk ist ebenfalls online verfügbar [4].

Da die Borstei 1929 eröffnet wurde und die Bäume am Foto frisch gepflanzt aussehen, bereits Fußwege bestehen, vor dem Gelände allerdings noch Bauhütten und Baumaterial gelagert wird und der hohe Gasbehälter (BJ 1930) ziemlich neu aussieht, ist das Luftbild vermutlich den frühen 1930er Jahren zuzuordnen. Für ein Alter nach 1932 spricht die bereits am Gaswerk befindliche Schrannenhalle, die 1932 in der Münchner Innenstadt abbrannte [5] und deren Eisengerüst in den 1980er Jahren am ehemaligen Gaswerksgelände als Lagerhalle wiederentdeckt wurde [6]. Das Eisengerüst war kurzerhand andernorts wiederverwendet worden.

Interessant am Foto [A] ist ferner eine südlich der heutigen Pickelstraße gelegene Grube, zu der von der Borstei her ein relativ breiter Weg führt. Eine frühere Nutzung der Grube zur Kiesgewinnung im Zuge der Borstei-Errichtung wäre denkbar. Die am Foto erkennbaren Wege zur Grube deuten auf eine frühe Form kommunaler Abfallentsorgung hin. Von der Borstei her mündet eine Art Kanalrohr in die Grube.

[B] Luftbild Gaswerk Moosach/Borstei (175 x 126 mm), Eigentum schlot-Archiv. Nach 1931
Das zweite Luftbild der Serie [B] zeigt Borstei und Gaswerk von einer größeren Distanz. Da die Heizungsanlage der Borstei in Betrieb ist (rauchender Kamin), dürfte das Foto aus einer anderen Flugserie stammen als das Foto [A]. Im Gegensatz zum Foto [A] ist das gesamte Gaswerksgelände mit sechs Kaminen erkennbar. Es eignet sich aufgrund seiner annähernd gegen Norden orientierten Aufnahmerichtung gut für Vergleiche mit dem aktuellen Luftbild [7]. Dort erkennt man, daß sich nach 2005 im Bereich der ehemaligen Gasbehälter (Südteil) Gebäude und Parkplätze der Stadtwerke München und der Münchner Verkehrsgesellschaft befinden, der nördliche Teil des ehemaligen Gaswerksgeländes jedoch deutliche Anzeichen von Erdarbeiten aufweist. Dies sind die Spuren der Altlastensanierung, die am Gaswerksareal nach 1983 erstmals festgestellten Kontaminationen [8] seit 2005 durchgeführt werden [9].

[C] Luftbild Flugplatz München-Oberwiesenfeld und Gaswerk Moosach (180 x 124 mm) auf Agfa-Lupex alt, Eigentum schlot-Archiv
Das dritte Luftbild der Serie [C] wurde kurz nach dem Abheben vom oder kurz vor der Landung am Flugplatz München-Oberwiesenfeld, dem ersten Münchner Passagierflughafen, der seine Blüte in den 1930er Jahren hatte, geschossen. Der am späteren Olympiagelände von 1972 gelegene Flugplatz lag nordöstlich des Gaswerkes. Das Foto zeigt das damalige Flugplatzareal samt Fluggerät im Mittelgrund; deutlich zu erkennen ist das am 03.05.1931 eröffnete neue Abfertigungs- und Verwaltungsgebäude des Platzes neben älteren Holzbauten [10, neuer Betonbau links im Bild]. An dem  im Hintergrund von NNO her abgebildeten Gaswerksareal Moosach ist bereits der 1930 errichtete neue, 98m hohe Scheibengasbehälter [2] zu erkennen. Der Aufnahmezeitpunkt unterscheidet sich von den beiden übrigen Fotos – die Gasbehälter sind nicht vollständig gefüllt; am hohen Scheibengasbehäter sind kranartige Winkel zu sehen.

Quellen:

[1]…Borstei München auf borstei.de, 17.08.2012

[2]…Gaswerk Moosach auf www.gaswerk-augsburg.de, 17.08.2012

[3]…Hochbehälter des Gaswerkes auf www.albert-gieseler.de, 17.08.2012

[4]…Kokslöschwagen des Gaswerkes auf www.albert-gieseler.de, 17.08.2012

[5]…Schrannenhalle auf wikipedia, 17.08.2012

[6]…Schrannenhalle auf schrannenhalle.de, 17.08.2012

[7]…Borstei/Gaswerk auf google maps, 17.08.2012

[8]…Passive Sanierung eines ehem. Gaswerksstandortes auf hydroteam.de, 17.08.2012

[9]…Sanierung Altstandort München-Moosach auf www.ask-eu.de, 17.08.2012

[10]…Flugplatz München-Oberwiesenfeld auf wikipedia. 17.08.2012

[A-C]…Luftbilder im Eigentum des schlot-Archives

AT | 1110 Wien | Gaswerk Simmering 1901 / 1910 / 1933

Die ersten Pläne der Gemeinde Wien über ein gemeindeeigenes Gaswerk wurden bereits 1872 getätigt. Um sich von Knebelverträgen privater Gasanbieter befreien zu können, wurde alles an die fristgerechte Fertigstellung des Gaswerkes Simmering gesetzt, die am 31.10.1899 erfolgte. Die Fertigstellung des Gaswerkes bedeutete, daß die Gemeinde Wien vorerst alle privaten und öffentlichen Kunden der damaligen Bezirke 1-11 und 20 übernahm; die Imperial-Continental-Gas-Association und die österreichische Gasbeleuchtungs-Aktiengesellschaft teilten sich die Versorgung der übrigen Bezirke 12-19. [1]. Die heutigen Bezirke Floridsdorf und Donaustadt sowie Liesing waren damals noch nicht Teil des Stadtgebietes [2-4]. 1911 wurde zur umfassenden Versorgung des Stadtgebietes das Gaswerk Leopoldau eröffnet [5].

1910 werden die Anlagen wie folgt beschrieben [6]:

“Die Gasversorgung der Bez. I-XI und XX, eines Teiles des XXI. Bezirkes und der nicht zu Wien gehörigen Gemeinden Schwechat, Altkettenhof, Ober- und Unterlaa, Kledering, Rotneusiedl [sic!], Eßlingen [sic!] und Groß-Enzersdorf erfolgt derzeit durch das am rechten Donaukanalufer nächst der Brücke der Staatseisenbahngesellschaft gelegene städtische Gaswerk Simmering. 1897 bis 1899 erbaut und in den folgenden Jahren weiter ausgestattet, umfaßt es heute eine Grundfläche von 317.688 m².

Die Anlage zur Erzeugung von Steinkohlengas hat eine Leistungsfähigkeit von 650.000 m³ in 24 Stunden, die angegliederte Anstalt zur Erzeugung von heiß karburiertem Wassergas eine solche von 200.000 m³ in 24 Stunden. Nach dem im Zuge befindlichen vollständigen Ausbaue wird die jährliche Gesamtleistungsfähigkeit des Werkes (einschließlich Reserven) 170 Millionen m³ Gas betragen.

Das Werk ist an die Hauptgleise der Staatseisenbahngesellschaft angeschlossen. Die Kohle lagert im Freien und wird derzeit von Hand mit Rollbahnen auf Lager gebracht und zum Ofenhause geführt. Durch die im Bau befindliche Kohlenförderanlage werden Entladung, Lagerung und die gesamte Fortbewegung der Kohle maschinell erfolgen.

Zur Erzeugung des Steinkohlengases dienen in einem Ofenhause untergebrachte 180 Öfen mit je 9 schrägliegenden Retorten und eine freistehende Schrägkammerofen-Anlage.

Das Brechen der Kohle, deren Hebung in die Kohlenbunker der Öfen und die Förderung des anfallenden Kokses zu dessen nächsten Lagerungsstellen erfolgen auf maschinellem Wege.

In einem Kühlerhause findet die erste Ausscheidung von Teer und Ammoniak aus dem Rohgase statt; 12 durch Dampfmaschinen angetriebene, im Gassaugerhause aufgestellte Exhaustoren dienen zur Fortbewegung des Gases, 12 Teerscheider und 10 Rotationswäscher, die im Wäscherhause aufgestellt sind, führen die vollständige Befreiung des Gases von Teer und Ammoniak durch. Die Reinigung des Gases von Schwefelverbindungen erfolgt in 16, in 2 getrennten Gebäuden aufgestellten Reinigerkästen. Zur Messung des erzeugten Steinkohlengases dienen 12 in einem Gebäüde untergebrachte Stationsgasmesser.

Die Wassergasanstalt, nach System Humphreys und Glasgow eingerichtet, besitzt ihre eigenen zur Erzeugung des Dampfes, zur Reinigung und Messung des Gases notwendigen Anlagen. Zur Aufspeicherung des gesamten im Werke erzeugten Gases dienen vier überbaute Gasbehälter von je 90.000 m³ und ein freistehender Behälter mit Wölbmantel-Wasserbecken von 150.000 m³ Nutzinhalt.

4 Rohrstränge von je 1.200 mm, ein Rohrstrang von 1.000 und einer von 700 mm Durchmesser geben das Gas, nachdem es durch Druckregler auf den erforderlichen Betriebsdruck gebracht worden ist, unmittelbar in das Versorgungsgebiet ab, während durch einen 600 mm – Rohrstrang Gas unter erhöhtem maschinellem Drucke einer Behälterstation im V. Bezirk zugeführt werden wird.

Eine Koksaufbereitungsanlage, 2 Kesselhäuser, eine elektrische Zentrale für Gleichstrom, ein Werkstättengebäude, Verwaltungs- und Wohngebäude, große Teer-, Ammoniak- und Gasölzisternen, eine Ammoniakfabrik, eine Rohrprüfanlage, Umkleide-, Wasch- und Baderäume für die Arbeiter dienen den anderen Betriebserfordernissen.

1908 betrug die Gaserzeugung des Werkes 108.501.000 m³, der Kohlenverbrauch 312.357 t. Die Hauptrohrstränge des Gasverteilungsnetzes hatten am Ende 1908 eine Länge von 698.185 m; die Gesamtanzahl der öffentlichen Straßenflammen im städtischen Versorgungsgebiete betrug 22.398, die Zahl der benützten Gasmesser 98.778; die Gesamtzahl der im städtischen Gaswerksbetriebe beschäftigten Beamten und Arbeiter war 2001. [6]”

Das Gaswerk Simmering war 1899 bis 1975 in Betrieb und wurde per 07.02.1996 als Altlast W18 ausgewiesen. Durch den großmaßstäblichen Gaswerksbetrieb  wurden Untergrundbelastungen (v.a. mit PAK, BTEX, Phenolen, Kohlenwasserstoffen und Cyaniden) verursacht [7].

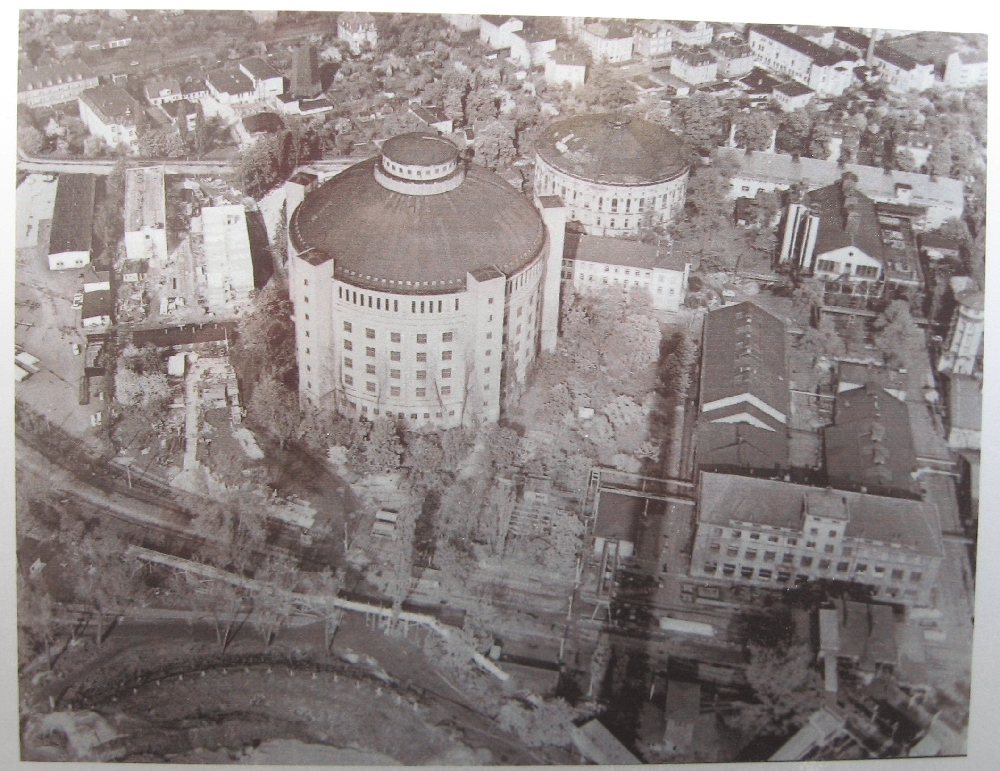

Anbei einige Plan- und Fotoansichten des Gaswerkes aus 1901 [1] sowie zwei Vergleichspläne um 1910 [6] und 1933 [8], die gegenüber der Nutzung 1901 Änderungen erkennen lassen.

Das Ofenhaus beeindruckte aus architektonischer Sicht mit 18 Stück Kaminen, die 35m Endhöhe hatten [1].

Die vier ursprünglichen Simmeringer Gasbehälter wurden per 21.07.1981 unter Denkmalschutz gestellt, ein jüngerer fünfter Behälter (1911 bereits in Quelle [6] erkennbar) im selben Jahr abgerissen. 1984-1986 erfolgte die endgültige Stilllegung der Simmeringer Gasometer [9].

Seit 2001 sind die vier ursprünglichen Gasometer lifestylig nachgenutzt [10].

Plan des  Gaswerkes 1901 [1]
Plan des Gaswerkes um 1910, bereits mit 150.000 m³- Gasbehälter [6]
Plan des erweiterten Gaswerkes 1933 [8]
Gasometer 1-4: Grund- und Aufriß [1]
Gasometer 1-4: Dachkonstruktion [1]
Gasometer 1901: Foto [1]
Gasometer 1-4: Dachdetails [1]
Gasometer 1-4: Glockenteile [1]
Gasometer 1-4: Glockenführung [1]

Gasometer 1-4: Fahrstuhl

Kondensatorenhaus: Aufriß [1]
Kondensatorenhaus: Grundriß [1]
Exhaustorenhaus: Grundriß [1]
Gasmesserhaus: Grundriß [1]
Kessel- und Maschinenhaus: Grundriß [1]
Kessel- und Maschinenhaus: Aufriß Vorderseite [1]
Kessel- und Maschinenhaus: Vorderansicht Schnitt [1]
Kessel- und Maschinenhaus: Foto [1]
Ofenhaus: Grundriß [1]
Ofenhaus: Grundriß/Parterreschnitt und Dachkonstruktion [1]
Ofenhaus: Aufriß [1]
Ofenhaus: Querschnitt [1]
Ofenhaus in Bau [1]
Ofenhaus: Foto mit 18 Stück 35m hohen Kaminen [1]
Regulatorenhaus: Grundriß [1]
Reinigerhaus: Längsschnitt [1]
Reinigerhaus: Querschnitt [1]
Restauration: Grundriß [1]
Restauration: Fassade [1]
Scrubberhaus :Grundriß (Schema) [1]
Teer- und Ammoniak-Zisternen: Grundriß [1]
Teer- und Ammoniak-Zisternen: Längs- und Querschnitt [1]
Gasrohrbrücke Donaukanal: Querschnitt [1]
Gasrohrunterführung Stadtbahn: Längsschnitt [1]

Panorama von Erdberg, Ansichtskarte 1899, Quelle: Archiv schlot.at



Quellen:

[1]…KAPAUN, F. (1901): Die Erbauung des Wiener städtischen Gaswerkes. 1. Auflage, Selbstverlag des Wiener Gemeinderathes. 108S, 4 Tafeln.

[2]…Geschichte Liesings auf wikipedia, 10.08.2012

[3]…Geschichte der Donaustadt auf geomix.at, 10.08.2012

[4]…Geschichte Floridsdorfs auf wien-konkret.at, 10.08.2012

[5]…Gaswerk Leopoldau auf wienenergie.at, 10.08.2012

[6]…Österreichischer Ingenieur- und Architektenverein (1910): Technischer Führer durch Wien. 1. Auflage, Verlag von Gerlach & Wiedling, Wien.  161ff

[7]…Umweltbundesamt GmbH (2000): Altlast W18 Simmering, Online-Zusammenfassung der Altlastsituation, 10.08.2012

[8]…Kartographisches, früher militärgeographisches Institut in Wien (um 1933): Plan des III. Wiener Gemeindebezirkes LANDSTRASZE 1: 10.000

[9]… Gaswerk Simmering auf dasrotewien.at, 10.08.2012

[10]…Wohnpark Gasometer auf wien.gv.at, 10.08.2012

AT | WN | Gaswerk Wiener Neustadt, ca. 1930

Aufnahme vom mittlerweile sanierten Gaswerksgelände in Wr. Neustadt. Es handelt sich um einen älteren Abzug einer Glasplattenaufnahme um 1930 [A].

Die Aufnahme zeigt den Schornstein des Gaswerkes und das klassisch hohe Retortenhaus.

Die darin befindlichen Retorten (Behälter für Kohle) wurden mit Steinkohle beschickt (siehe Aufzug auf Laufschienen!). Die in die Retorten eingebrachte Steinkohle wurde mittels Koks erhitzt (siehe Kokslager im Vordergrund des Fotos) und binnen mehrerer Stunden entgast, wobei die im Verfahren aus der Kohle entweichenden flüssigen bis viskosen Ammoniak- und Teerbestandteile und das Gas getrennt abgeführt wurden [1].

Das weiße Gebäude im linken Hintergrund ist das heutige Landesgericht Wiener Neustadt, Flügel Maximiliangasse. Dies verrät die Aufnahmerichtung, nämlich von West nach Ost.

Das Gaswerk wurde im Zweiten Weltkrieg von 46 alliierten Bomben getroffen und binnen kurzer Zeit wieder instandgesetzt [B]. Ein kurzer  Lagebericht zum städtischen Gaswerk anno 1950 [B] gibt einen relativ guten Überblick über die Teer- und Gasproduktion in den 1930er Jahren und deren Steigerung nach dem zweiten Weltkrieg. Ferner ist eine zeichnungsähnliche Skizze eines Werksteiles aus 1950 im Bericht [B].

Das Areal des Gaswerkes Wr. Neustadt wurde aufgrund der durch den langjährigen Betrieb bestehenden Kontaminationen des lokalen Untergrundes als Altlast N17 ausgewiesen und 2008 – 2009 einer kompletten Sanierung unterzogen [2].

Quellen:

[1]…Wiener Gasometer

[2]…Umweltbundesamt

[A]…Historischer s/w-Abzug von Glasplatte 177×127 mm im Eigentum des Schlot-Archives (2011).

[B]…Amtsblatt Wr. Neustadt, Sonderausgabe 1950. Eigentum schlot.at-Archiv

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=47.807563,16.235862&spn=0.002839,0.006416&z=16&output=embed&w=300&h=200]

DE | Saarbrücken | Burbacher Hütte, heute Saarstahl

Copyright schlot.at (2010)

Älteres Foto der Burbacher Hütte, Fotostandort südlich der Saar. Aufnahme ca. 1935-1938. Gut erkennbar etwa 13 Schornsteine, 2 Koksbatterien und architektonisch wertvolle Stahlwerkshallen mit ansehnlicher Höhe. Ferner die Saar mit Frachtschiff, Werkssbahn-Anlagen der Hütte mit Güterwaggons, Kräne etc. Die Gleise im Vordergrund sind schmalspurig und es sind Loren/Hunte zu erkennen.

Die Burbacher Hütte wurde am 22.06.1856 gegründet [1] und besteht als Teil der Saarstahl AG bis heute.

Meilensteine der Unternehmensgeschichte [1]:

  • 1857 wurde der erste Hochofen angeblasen. Technik: Puddelofen
  • 1858 wurde eine eigene Kokerei in Betrieb genommen
  • 1858 wurden erstmals Fertigprodukte in Form von Eisenbahnschienen erzeugt
  • 1880:  Umstieg auf  Thomasstahlerzeugung
  • 1895: Laufender Umstieg auf Siemens-Martin-Öfen
  • 1902-1906: Massive Werkserweiterung, Drahtwalzwerk (1904), Ammoniakfabriken. Insgesamt 8 HÖ in Betrieb
  • 1920: Modernisierung, Ausbau
  • 1948: Wiederaufbau, Modernisierung
  • 1971: Fusion mit der nahen Völkinger Hütte zur „Stahlwerke Röchling-Burbach GmbH

Quellen:

[1] Saarstahl

[2] Schlot-Archiv (2010): Foto 99x69mm

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=49.236683,6.953144&spn=0.00552,0.012832&z=15&output=embed&w=300&h=200]

DE | NRW | Stickstoffwerke Rauxel, Gewerkschaft Victor – 1929

Foto 220×170 mm, datiert 1929, von einem Werksbesuch der 1927 gegründeten Stickstoffwerke Rauxel. Die Werke wurden durch die Klöckner – Werke und die Wintershall AG gegründet. Das Werk steht in unmittelbarem Zusammenhang mit Kohle- bzw. Koksverarbeitung.

Das Gelände im Hintergrund ist als Gaswerk bzw. Raffinerie erkennbar. Deutlich erkennbar ist ein Gasbehälter im linken Hintergrund sowie die Gerüste eines zweiten Gasometers; ferner mehrere für Raffinerien typische Fraktioniertürme rechts hinter der eingeschossigen Backsteinhalle; auch die Industriegleise am Gelände und der werkseigene Güterwaggon samt Aufschrift sind gestochen scharf auszumachen.

Foto im Eigentum Schlot-Archiv.

Anwesende Personen am Foto von links nach rechts:

  1. Russell, Bergwerksdirektor
  2. Schmalfeldt
  3. Hammergreen
  4. Stirner
  5. Prentzel jun.
  6. v. Krogh
  7. Prentzel sen. (Geheimrat)
  8. Grauenhorst
  9. Lierke (Ökonomierat)
  10. Nirrnheim
  11. Schoppelrey
  12. Jantzen
  13. Bernodat

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=51.58371,7.332623&spn=0.002627,0.006416&z=16&output=embed&w=300&h=200]

A | St | LE | Gaswerk Leoben

Historische Aufnahme des nicht mehr bestehenden Gaswerkes Leoben in der Otto-Glöckl-Straße, das 1884 errichtet wurde. Bis 1961 wurde hier Stadtgas erzeugt, danach erfolgte eine Umstellung auf Mischmethanproduktion. Ab 1973 bis 1978 vollzog sich der Umstieg von Mischmethan auf reines Erdgas. Quelle: Stadtwerke Leoben

Auf dem Detail-Foto sind im linken Bildbereich zwei Gasbehälter zu sehen (unmittelbar über dem weißen zweigeschoßigen Haus).

Im Hintergrund des Überblicksfotos die Stadtpfarrkirche, rechts am Bildrand die Waasenbrücke, gut zu erkennen an der Eisenkonstruktion. Blickrichtung nach SSO.

Foto vm. aus der unmittelbaren Nachkriegszeit. Maße 133x83mm, Eigentum und Copyright schlot_archiv (2010).

Wir danken Fr. Mag. Susanne Leitner-Böchzelt, Leiterin des MuseumsCenters | Kunsthalle Leoben für die Zuordnung des Fotos und Josef Hammerle für die diesbezügliche Anfrage.

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=200&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=47.382871,15.089915&spn=0.001453,0.003208&z=17&output=embed&w=300&h=200]/blockquote>

1220 Wien | Kraftwerk Donaustadt

2001 erneuertes Kraftwerk der WienEnergie mit sehr hohem Wirkungsgrad. Erzeugt werden Strom und Fernwärme. Mehr Infos hier.

Insgesamt ragen drei Schlote mit den Attributen beachtlich bis mickrig in den Himmel der Lobau. Die Zufahrt mittels Werksgleis ist mittels Gleissperrschuh gesichert.

Fotos MM (2009).

schlot_map (bei Google Maps)
Weiter…

AT | LN | Eisenerz/Münichtal | Hochöfen, Schlackenkegel, Gaskraftwerk ÖAMG

Sehr seltene Aufnahmen aus der Steiermark | Eisenerz-Münichtal, welche die dort  1901 und 1913 errichteten Hochöfen (ÖAMG) und den noch immer bestehenden Schlackenkegel (Abraummaterial der Eisenverhüttung) anno 1901 (Hochofen I im Bau),1929 bzw. um 1937 zeigen. Des Weiteren zwei Fotos des Gaskraftwerkes Eisenerz aus 1925 und 1930. Beide Fotos wurde vom Schlackenberg aus in Richtung Südosten geschossen. Das ältere Foto zeigt Schlackeverfuhrgleise auf den Kegel, das jüngere ist in der Werkszeitung der ÖAMG vom 14.08.1930 publiziert. Der Text der Kraftwerksbeschreibung stammt ursprünglich aus 1925 und wurde 1930 in zweiter Auflage publiziert.

Die Werksaufnahmen aus 1929 entstammen einer heimatkundlichen Schrift und erklären die einzelnen Teile der beiden Koks-Hochöfen. Beide Öfen wurden 1945 ausgeblasen.

Spannend ist der Vergleich des Schlackekegels (1929-1937) mit dem heutigen – er ist gegenüber 1937 zum Kegelstumpf geworden. Die gewaltigen Dimensionen sind aus dem aktuellen Luftbild ersichtlich.

Nordwestlich der Hochöfen befand sich ab 1922-24 (Errichtung) ein Gaskraftwerk, dessen Hauptgebäude noch in Grundzügen besteht. Der im Hintergrund des Fotos erkennbare Gasometer ist mittlerweile abgetragen.

schlot_map (bei Google Maps). AK auf Kodak-Papier (um 1937), Werkszeitungen (1930+1934)  und Büchlein (1929) im Besitz von schlot.at

[googlemaps http://maps.google.com/maps/ms?ie=UTF8&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=47.556343,14.866047&spn=0.005792,0.012832&z=15&output=embed&w=300&h=200]

1210 Wien | Gaswerk Leopoldau 1911

Plan- und Bildquelle:  Städtische Gaswerke Wien (Hrsg., 1911): Das städtische Gaswerk Leopoldau. Eigenverlag. 43S.

Werksplan und Fotos vom Gelände und den Betriebsstätten des 1911 eröffneten Gaswerkes Leopoldau, welches als Ergänzung für das Gaswerk Simmering konzipiert war. Da Ende 1911 bestehende Verträge mit den damaligen privaten Gasgesellschaften ausliefen und die Kapazität des Werkes Simmering nicht mit dem ständig wachsenden Gasbedarf Wiens mithalten konnte, war die Gemeinde Wien gezwungen, das Gaswerk bis Ende 1911 betriebsbereit herzustellen. Dies gelang im Dezember 1911. Die Gaserzeugung lief bis 1969. Heute ist das Gelände eine in Sicherung begriffene Altlast mit teils massiven Verunreinigungen des Untergrundes.

Der Zusammenhang des Gaswerkes Leopoldau mit dem Gasbehälter Brigittenau (1911-1985) und dem Gaswerk Simmering wird hier dargestellt.

Informationen zur Altlast W 20 – Gaswerk Leopoldau finden Sie auf der Website des Umweltbundesamtes. Hier auch viele technische und historische Infos.

Ausschnitt aus Kartographische Anstalt G. Freytag & Berndt A.G., Wien (1929): Gesamtplan von Wien 1:25.000. Bearbeitet von Karl Kaplan.
.: Mit freundlicher Genehmigung von Freytag & Berndt, 1230 Wien :.

Ausschnitt 240x180
Ausschnitt 240x180

© FREYTAG-BERNDT u. ARTARIA KG, 1230 VIENNA, AUSTRIA, EUROPE

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=48.27671,16.429946&spn=0.002856,0.006416&z=16&output=embed&w=300&h=200]

1200 Wien | Errichtung Gasbehälter Brigittenau um 1910

Fotos von der Errichtung des Gasbehälters Brigittenau (1911-1985).

Quelle:  Städtische Gaswerke Wien (Hrsg., 1911): Das städtische Gaswerk Leopoldau. Eigenverlag. 43S.

Der Zusammenhang mit den damaligen Gaswerken Leopoldau und Simmering ist hier ersichtlich.

Link zu mehr Infos über den abgetragenen Gasbehälter Brigittenau  hier.

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=48.246054,16.372268&spn=0.001429,0.003229&z=17&output=embed&w=300&h=200]

Wien | Gasometer, Gasregelstationen und Leitungssystem 1931

Quelle des Planes: Graßberger et al. (1932): Abhandlungen aus dem Gesamtgebiete der Hygiene | Heft 8 | Über das Odorieren von städtischem Leuchtgas. II. Mitteilung. Bericht über die vom hygienischen Institut der Universität Wien mit Unterstützung und im Einvernehmen mit der Gemeinde Wien, städtische Gaswerke, in den Jahren 1930-1931 ausgeführten Versuche. Franz Deuticke, Leipzig und Wien. S.2

w_gasverteilungsplan_1931

Der gescannte Gasverteilungsplan zeigt den Zusammenhang zwischen dem Gaswerk Leopoldau, dem Gasbehälter Brigittenau und dem Gaswerk Simmering samt dem Hauptleitungssystem der damals bestehenden Hoch- und Niederdruckrohrstränge. Weiters sind diverse Gasregelstationen eingezeichnet und benannt. Sehr seltene Darstellung, die die Gasverteilung im Wien der Zwischenkriegszeit verständlich macht und auf die bei weiteren Beiträgen über alte Wiener Gaswerksstandorte verlinkt werden wird.

DE | Dresden-Reick | Gasometer

Historische Gasometer in DD-Reick. Betriebsdauer 1907-1973  (Quelle: DREWAG-Infotafeln).Teilweise als “Panometer” nachgenutzt. Hier wird ein barocker Dresden-Panorama im erhaltenen alten Gasomter geboten. Zwei von drei Behältern bestehen. Die Kuppel des heute ungenutzten großen Gasbehälters wurde gesprengt (siehe Infotafeln DREWAG).  Im Gelände sind Reste des dritten Gasometers  zu erkennen (siehe auch schlot_map.).

Schöne Details sind am großen tw. gesprengten Gasbehälter zu sehen. Druckanzeige, alte Meßgeräte. Schön und wirklich sehenswert. Adresse: Gasanstaltstraße Dresden. Immer dem hohen Beton-Schlot des HKW-DREWAG nach.

schlot_map (bei Google Maps)

[googlemaps http://maps.google.com/maps/ms?ie=UTF8&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=51.025842,13.787627&spn=0.00135,0.003208&z=17&output=embed&w=300&h=200]
