AT | BM | Gusswerk-Aschbach | Hochofen | um 1890

BM_Aschbach_HO_kl BM_Aschbach_HO_frei

Foto [1] des Hochofens Aschbach bei Gusswerk.

Ein Artikel auf der Website http://www.eisenstrasse.co.at [2] faßt die Geschichte des Hochofens wie fogt zusammen:

Zitat Beginn:

“Objekt: Hochofen Aschbach

Gemeinde: Aschbach

Eigentümer: Republik Österreich, ÖBF AG, Forstbetrieb Gußwerk

Kurzbeschreibung d. Objektes:
Beim Hochofenstock in Aschbach handelt es sich um einen in Steinmauerwerk errichteten Turm mit einer annähernd quadratischen Grundrissform. Es ist dies der letzte Rest der Marienhütte, in der das beim Bergbau Sohlen gewonnene Erz verhüttet wurde.

Geschichtlicher Zusammenhang:
Nach der Auflassung des alten Hochofens am Niederalpl erbaute Anton Fischer, der Alleinbesitzer der Marienhütte, im Jahre 1850 die Marienhütte. Der neue Hochofen war 12,6 m hoch und hatte eine Tagesleistung von 5 bis 7 Tonnen Eisen. Im Hochofen war der Winderhitzer eingebaut. Das Gebläse wurde mit Wasserkraft angetrieben. Der Hochofen erzeugte Weißeisen und das Eisen für einfache Güsse des Eigenbedarfes. Der Hochofen in Aschbach wurde im Mai 1891 ausgeblasen.

Denkmalschutz: ja – Bundesbesitz

Authentizität / Integrität:
Der Hochofenstock ist eines der wenigen Zeugnisse der montanistischen Geschichte der Gemeinde Gußwerk, dass sich noch in einem relativ guten baulichen Zustand befindet.

Quelle: Buch „Geschichte der Gemeinde Gußwerk“ von Dir. Matthias Pichler
Historisches Bild der Marienhütte in Aschbach”

Zitat Ende.

Quelle:

[1]…Nikolaus KUSS, Fotograf in Mariazell: Foto Aschbach mit dem Niederalpl, Eigentum Archiv schlot.at

[2]…http://www.eisenstrasse.co.at/portal/index.php?id=188, abgefragt am 30.06.2014

INT | Arbeiterportrait I | Schlosser um 1910

Nach einer Flut an rein architektonisch geprägten Industriefotos sollen hier in nächster Zeit vermehrt Arbeiterportaits aus diversen Gewerbesparten veröffentlicht werden.

Die Fotos sollten – unserer Intention nach – nicht voyeuristisch oder sozialpornographisch verstanden werden, sondern zum Nachdenken und Vergleichen mit heutigen Arbeitsverhältnissen anregen. Vielleicht hat es die “gute alte Zeit” nie gegeben.

Das Foto [1] zeigt eine Arbeitergruppe um eine ölverschmierte Metallbearbeitungs-Werkbank. In der offenen Werkbank lagern Schrauben, Eisenkleinteile und Schmieröl. Die Kleidung und die Mimik der abgebildeten Arbeiter sprechen für sich.

Quelle:

[1]…Echtfotokarte um 1910, 139 x 89 mm, Archiv schlot.at

CZ | Praha | Bergbau nahe Kloster Strahov, um 1930

Postkarten-Ansicht des Klosters Strahov in Prag [1]. Was uns daran interessiert, ist die Szenerie im Hintergrund. Hier scheint nordwestlich des Klosters ein Ziegelwerk oder Ähnliches zu bestehen, das zwei sichtbare Kamine hat, von denen einer in Betrieb ist. Noch heute erkennt man in der bezeichneten Richtung eine relativ ungeordnete Fläche, die 2012 gerade in Umwidmung begriffen ist [2].

Für die Stadt Prag, speziell für den nahen 5. Stadtbezirk ist die Existenz eines Ziegelwerkes bekannt [3].

Wer nähere Informationen zu dem Standort hat, möge der Redaktion eine Nachricht senden.

Quellen:

[1]…AK Praha 140×93 mm. Klášter Strahov. JKO Trade-Mark 1/182, Prague X. Ohne Jahr, ca. 1930.

[2]…google maps, 09.06.2012

[3]…praha5.cz, 09.06.2012

AT | MU | Murau | Brauerei Murau

Foto [4] der in einer Murschlinge gelegenen Brauerei Murau, die auf eine mehr als 500 jährige Geschichte zurückblickt [1].
1910 wurde schließlich die richtungsweisende Obermurtaler Brauereigenossenschaft gegründet [1].
Baulich bemerkenswert scheint der äußerst anmutige schlank konstruierte Kamin der Brauerei.

Produktionsziffern in hl/a:
1923/24: 12.688 Bier
1959: 16.000 Bier, 400 Sodawasser, 200 Kracherl [3]
1980: 65.483 Bier [1]
1990: 145.185 Bier [1]
2007: 302.916 Bier [1]

[1]…Murauer, 20.02.2012
[2]…COMPASS VERLAG (1925): Industrie-Compass Band I Österreich 1925/26; Wien. 835ff
[3]…COMPASS VERLAG (1959): Industrie-Compass Österreich 1959; Wien. 1715
[4]…Foto MM (2012) aus der Murtalbahn, 18.02.2012

INT | Wer kennt diese Fabrik?

Foto 118,5 x 90mm, Provenienz Deutschland.

Foto im Eigentum des schlot_archives

Große hakenförmige Fabriksanlage mit Werksbahn, einer eigenen Arbeiterkolonie und einem solitären hohen Kamin. Datum ca. 1910

Qualifizierte Einschätzungen an die Redaktion! Danke sehr.

AT | 1010 Wien | Parlament

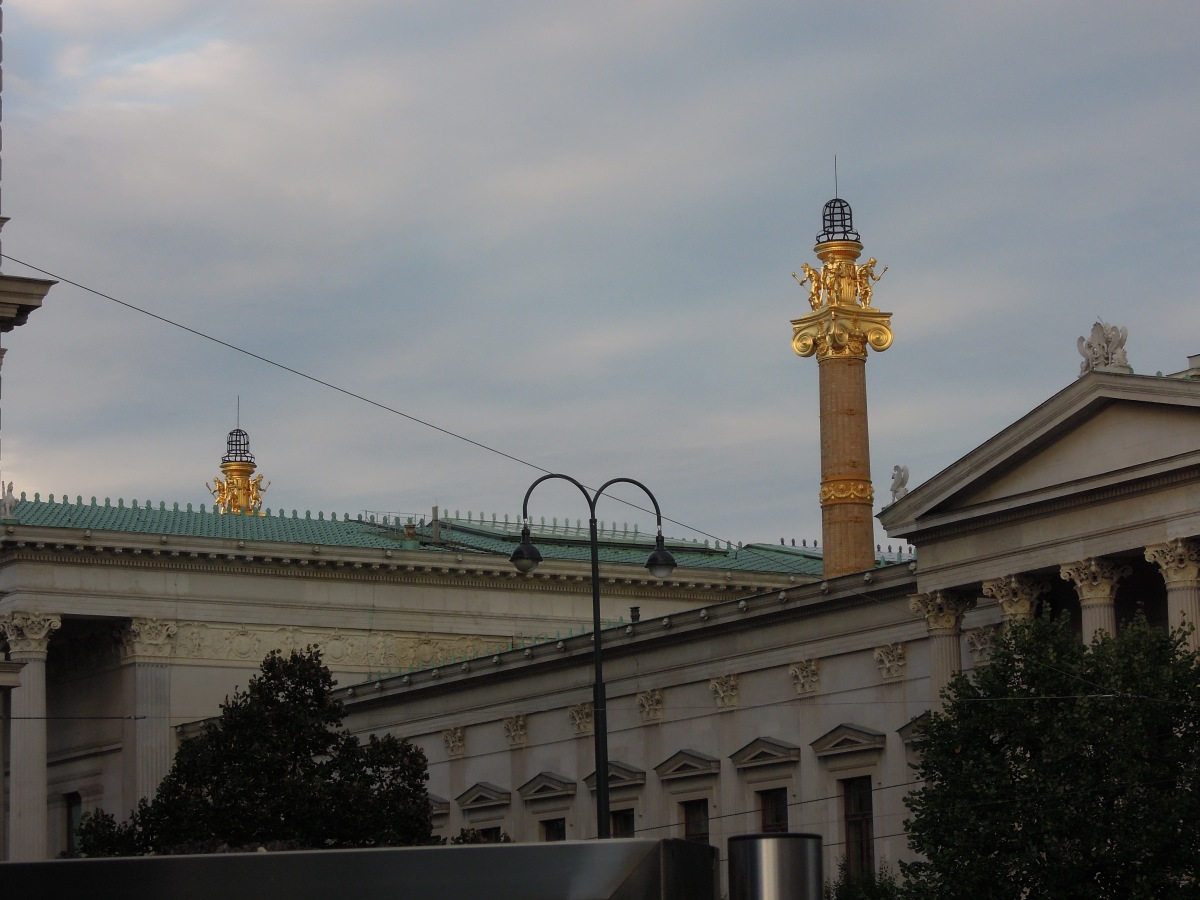

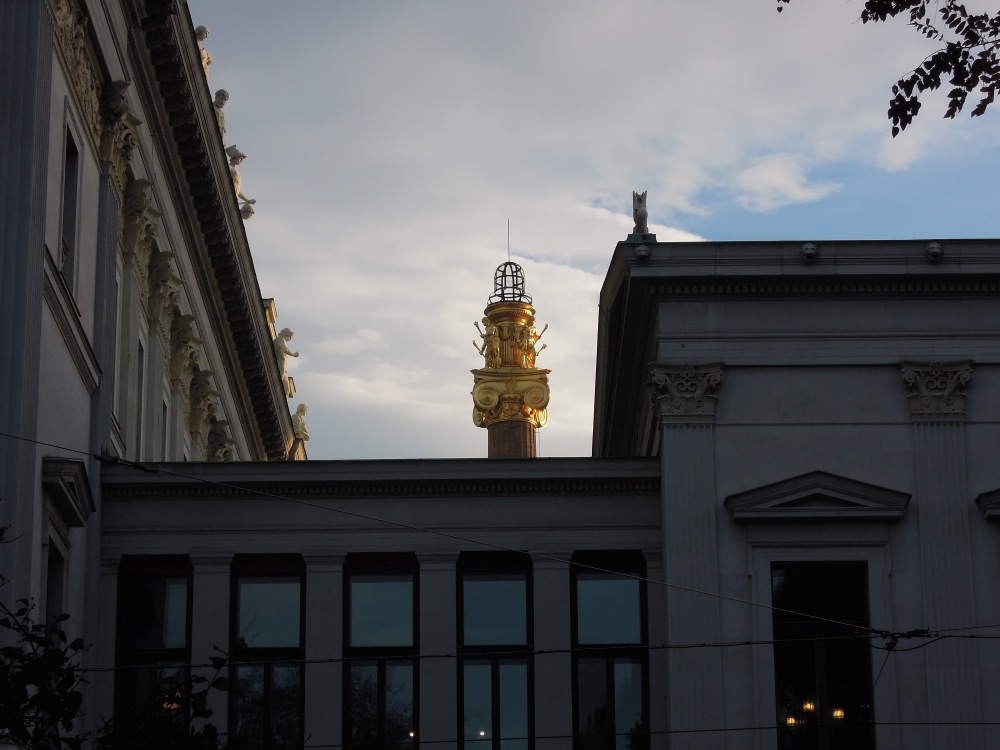

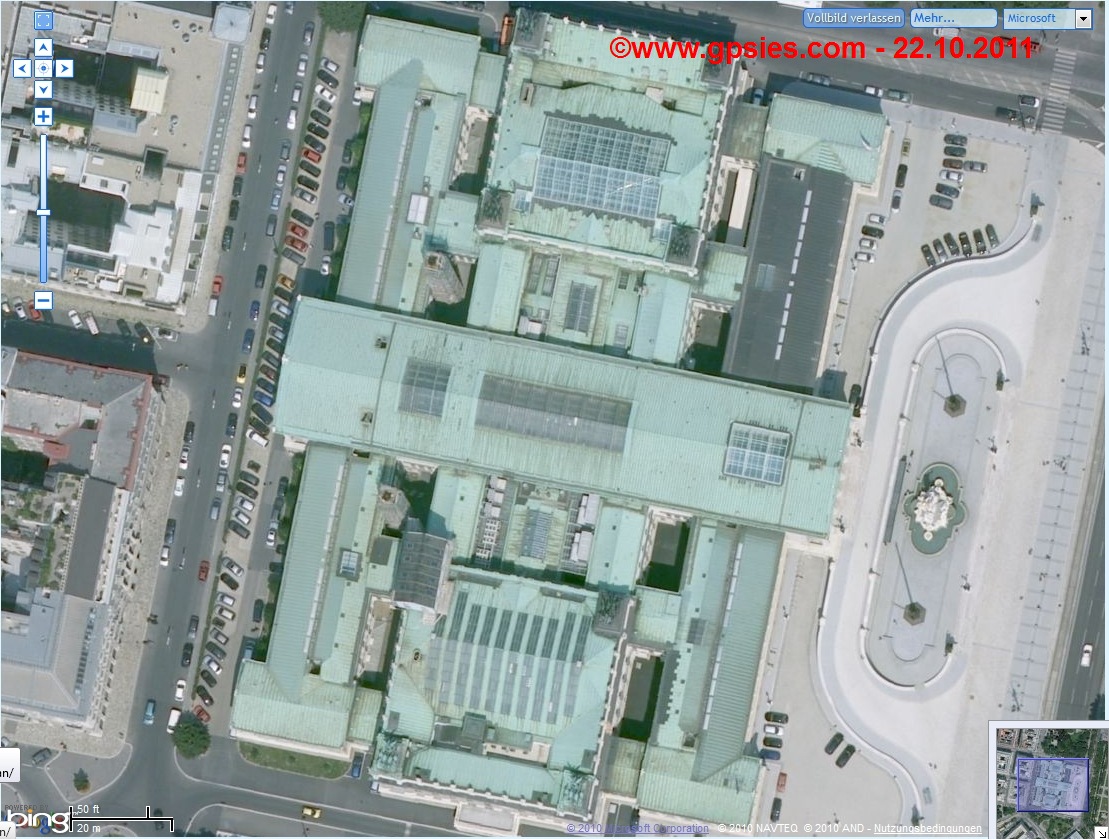

Im Nordteil des Gebäudekomplexes des Wiener Parlamentes befinden sich zwei freistehende Schlote, die als ionische Säulen getarnt sind. Die Kaminziegel sind derart angeordnet, daß man sie für Säulenbestandteile halten könnte, auf den vergoldeten ionischen Kapitellen stehen ebenfalls vergoldete mannshohe Figuren. Die darüber befindlichen Schlotkronen sind von Kugelkörben und Blitzableitern gekrönt. Das Haus der österreichischen Bundesregierung wurde nach Plänen von Theophil Hansen 1874-1883 gebaut und verfügt neben einem Notstromaggregat und drei Ölfeuerungen über eigene Werkstätten [1].

2011 sind im Parlament vertreten:

Fotos MM (2011)

[1]…Daten und Fakten zum österr. Parlament, 22.10.2011

AT | JU | Kathal | Kathalschmiede

Erbaut um 1740 [1]
1740 Hammerwerk von Karl Grießmayer [1]
1925/26: Hammerwerk Ignatz Grießmayer (seit 1882). 8 Arbeiter, 30 Pferdestärken Energie. Jährliche Produktion: 50.000 Weingartenhauen. [2]

1965 stillgelegt [1]
Umgebaut 1977/78 [1]
Heute Garage und Lager [1]

[1] Baudenkmäler der Technik und Industrie in Österreich: Steiermark, Kärnten
von Ute Georgeacopol-Winischofer. als Google-Book am 04.09.2011 gesehen.

[2]: Industrie-Compass Band I Österreich 1925/26, Compass Verlag, Wien. 482

Fotographie: MM (2011)

Verortung folgt.

HR | ZG | Zagreb | Kraftwerk

Fernschüsse auf das mächtige Kraftwerk Zagreb Ost an der Save, die wohl oder über als  Kühlwasserspender herhalten muß.

Fotos MM (2011).

Verortung folgt.

AT | TU | Tulln | Saria Bio Industries Österreich

Kleine Fotodok des Werkes von Saria Tulln, einem Abfallverwerter. Der Konzern verarbeitet biogene Abfälle und produziert daraus Biogas, Dünger, Biotreibstoffe und alternative Brennstoffe, wie hier zu erfahren ist. Der Betrieb in Tulln besteht seit 1990. Er liegt etwas außerhalb von Tulln an der Abfahrt von der Schnellstraße S5. Fotos MM (2011).

Verortung folgt.

AT | GF | Zuckerfabrik Leopoldsdorf

Fotoserie der zweiten österreichischen Agrana-Zuckerfabrik neben der bereits dokumentierten Fabrik in  Tulln und der stillgelegten ebenfalls dokumentierten Fabrik in Hohenau, die 2006 geschlossen wurde. Der Standort der 1901 errichteten Fabrik für Industriezucker, v.a. Getränkeindustrie, liegt in Leopoldsdorf im Marchfeld.

Auf der Agrana-Website wird am 03.07.2011 Folgendes geschrieben:

Zitat Beginn

“Die Zuckerfabrik Leopoldsdorf produziert ausschließlich Zucker für die weiterverarbeitende Industrie (alkoholfreie Getränkeindustrie, Süßwarenindustrie, sonstige Lebensmittelindustrie und Fermentationsindustrie). Dieser wird lose im Silowagen, in Big Bags oder in 50 kg-Säcken ausgeliefert.”

Zitat Ende

Die große Fabrik verfügt über einen aktiven Werksbahnanschluß an den Bahnhof Obersiebenbrunn-Leopoldsdorf (Norden) und über die Jahre hinweg immer wieder über eine eigene Werkslok. Gelegentlich werden auch ÖBB-Loks angemietet. Am Gelände befinden sich Ablagerungen weißer pulvriger Produktionsreste , deren Aufschlüsse von Vögeln als Nistplätze genutzt werden (von Süden einsehbar). Das Werksgelände umfaßt mehrere mächtige Silos, eine hohen Ziegelkamin und große Freiflächen mit Abwasserbehandlungsanlagen im Osten.

Grundsätzliches zur Zuckerproduktion und zu deren Umweltproblematik hier.

Verortung folgt.

DE | FG | Hohe Esse der Hütte Halsbrücke

Alte Postkarte des 1889 fertiggestellten und bis heute höchsten Ziegelschlotes Europas in Halsbrücke, Mittelsachsen, Ex-DDR. Seine Höhe wird mit 140m angegeben. Er wurde von 1888-1890 von der Firma H.R. Heinike, Standort Chemnitz, errichtet. Diverse Angaben zur Menge der eingesetzten Baumaterialien und den Baukosten finden sich auf der AK.

AK 137,5x87mm im Eigentum des Schlot-Archivs

Der denkmalgeschützte Schlot diente bis 1990 zur Ableitung von Abgasen aus der Hütte Halsbrücke, unter der im Online-Bergarchiv Freiberg Folgende Informationen zu finden sind (Stand 03.07.2011):



Zitat Beginn:

“Hütte Halsbrücke

Datierung: 1787 – 1960

Geschichte: Der Gründung des Hüttenwerkes Halsbrücke geht eine jahrhundertelange Entwicklung des Freiberger Bergbau- und Hüttenwesens voraus. Am 25. Mai 1612 genehmigte der Landesherr den Gewerken auf dem Halsbrücker Spat den Bau einer eigenen Schmelzhütte. Bereits 1614 wurde die Hütte erweitert und trug den Namen “Gewerken Hütte an der Halsbrücken”, der Betrieb wurde jedoch 1661 wegen Unwirtschaftlichkeit eingestellt. Im Jahr 1663 gingen die Betriebsanlagen in landesherrlichen Besitz über, seit 1678 nannte sich das Werk “Halsbrücker Schmelzhütte”. Zusammen mit den Muldner Schmelzhütten behauptete sie zu Beginn des 18. Jahrhunderts eine Monopolstellung im Freiberger Raum. Die Oberaufsicht über die sächsischen Hütten übte das 1555 gegründete Oberhüttenamt aus. Die 1710 gegründete Generalschmelzadministration verstärkte die technisch–betriebliche Aufsicht über die Hütten. 1924 erfolgte die Umbenennung des Oberhüttenamtes in Generaldirektion der staatlichen Hütten- und Blaufarbenwerke. Die Halsbrücker Schmelzhütte wurde umbenannt in Staatliche Halsbrücker Hüttenwerke. Bahnbrechende Entwicklungen sind mit dem Hüttenstandort Halsbrücke verbunden. Das am 9. August 1791 eröffnete Amalgamierwerk machte die Hütte Halsbrücke überregional bekannt. Nach einem Brand im Jahre 1792 vernichtet, wurde es 1794 wieder aufgebaut und war ununterbrochen bis 1857 in Betrieb. Eine der größten Sehenswürdigkeiten bildete das 1796 zur Erhöhung der Brandsicherheit der Halsbrücker Hütte errichtete Wasserdruckwerk, welche durch Aufschlagwasser vom „Roten Graben“ betrieben wurde. Mit der Inbetriebnahme des ersten Gaswerkes auf dem europäischen Kontinent in der Hütte Halsbrücke durch den Freiberger Professor Wilhelm August Lampadius 1816, wurde sie über die Grenzen Deutschlands hinaus bekannt. Dem durch heiße Rohschlacken erwärmten Wasser schrieb man heilende Wirkung gegen Lähmungen, Rheuma und Gicht zu. So kam es 1796 zum Bau eines Schlackenbades, welches bis 1872 erfolgreich als Kurbad betrieben wurde. Durch die Verbesserung eingeführter Prozesse und die Aufnahme neuer Produktionszweige verbesserte sich das Produktionsprofil u.a. durch die Erbauung einer Bleiwarenfabrik 1853, einer Kupfervitriolanlage 1859, einer Goldscheideanstalt 1861 und einer Schwefelsäurefabrik 1865. Durch die Weiterentwicklung der Hüttentechnik und den Anstieg der Produktion wurden viele technische Neuerungen eingeführt. 1838 wurde der erste mechanische Röstofen eingeführt. Das Pattinsonverfahren zur Silberanreicherung in den Schachtöfen wurde entwickelt. Die Bleiproduktion wuchs durch die aufkommende chemische Industrie an, Muffelröstofen und Bleiraffinieröfen wurden eingesetzt. Seit 1866 wurden im Schwefelsäure – Bleikammerprozeß Gay –Lussac–Türme eingesetzt, 1885 die Plattnerische Goldextraktion mit Chlorgas. 1888/1889 wurde der 500 m lange Rauchgaskanal und die „Hohe Esse“ errichtet. Der 140 hohe Meter Schornstein galt als der höchste der Welt und diente der Abführung giftiger Rauchgase der Schwefelsäureproduktion. 1903 wurde die Goldelektrolyse nach Wohlwill und 1909 die Silberelektrolyse nach Moebius in Betrieb genommen. Begünstigt durch die Vielfalt der im Erzgebirge geförderten Rohstoffe und die beginnende Verarbeitung außersächsischer und überseeischer Erze sowie der Anschluss der Werke an das Eisenbahnnetz verbesserten sich die Handelsbeziehungen mit dem In- und Ausland. Die Verkaufsprodukte der Halsbrücker Hütte waren in der ganzen Welt bekannt. Halsbrücker Bleilötmonteure bauten Anlagen für die chemische Industrie des Inlands, sowie in Russland, Holland und auf Sumatra. Seit den 20er Jahren wurden neue Produktionszweige aufgenommen. Es wurden Edelmetallsalze, wie Silbernitrat, Chlorgold und Glanzgold produziert. Aber auch in großen Mengen Halbfertigfabrikate, besonders für die Schmuck- und Uhrenindustrie, für elektrotechnische und zahnärztliche Zwecke. Bedeutend war auch die Produktion von Kupfervitriol, das hauptsächlich zur Pflanzenschädlingsbekämpfung und zur Herstellung von Kupferkunstseide benutzt wurde. In der Bleiwarenfabrik wurde die Herstellung von Apparaturen aus Blei (Pumpen, Ventilatoren, Ventile) forciert. Nach dem Zweiten Weltkrieg wurde das Hüttenwerk Halsbrücke der Industrieverwaltung 5 unterstellt. 1949 erfolgte die Umbenennung in VEB Hüttenwerk Halsbrücke. Mit Auflösung der Industrieverwaltung ging die Verwaltung der Betriebe an die zentralgeleitete VVB(Z) Buntmetall über. Infolge von Umstrukturierungen wurde 1952 die VVB Buntmetall aufgelöst und als VVB Nichteisenmetall Industrie weitergeführt. 1956 wurde die Hütte Halsbrücke gemeinsam mit der Hütte Muldenhütten zum VEB Freiberger Bleihütten zusammengefasst und ging 1961 im VEB Bergbau- und Hüttenkombinat “Albert Funk” auf. Heute haben sich auf dem ehemaligen Gelände des Hüttenwerkes die Feinhütte GmbH Halsbrücke (Legierungsbetrieb für Blei- und Zinnlegierungen) und die Saxonia Edelmetall GmbH Halsbrücke (Produktion von Münzrohlingen) etabliert.”

Zitat Ende

Verortung folgt.

DE | Frankfurt | E-Werk

Mehrschlotiges imposantes Kohlekraftwerk in der Nähe des Frankfurt Hauptbahnhofes, Gleisrichtung Offenbach.

Identifizierung als Kohlekraftwerk einfach über Google Maps (27.04.2011)

Fotos MM (2011).

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=50.098484,8.653042&spn=0.001376,0.003208&z=17&output=embed&w=300&h=200]

AT | G | H.G. Lettner & Söhne, vormals A.G. für chemische Industrie

Das Areal in der Angergasse 41-43 in Graz-Jakomini ist heute weithin als Veranstaltungszentrum Seifenfabrik bekannt.

Die ersten Gebäude entstanden um 1872 im Zuge der Errichtung einer Düngemittelfabrik, welche menschliche Fäkalien als Rohstoffe verwendete [1] – daher auch die damals etwas exponierte Lage etwas außerhalb des Stadtkernes. Ab 1889 hieß das Werk “Podewilsche Fäkalextraktfabrik” [1].

1916 wurde das Werk um einen beeindruckenden Jugendstilbau im Süden des Gelände erweitert [1].

1925 firmierte an der oa Adresse die “AG für chemische Industrie“, die nicht nur in Graz, sondern auch in Ustí nad Labem, Holleschau, Oderfurt, Praha, Ljubljana, Rannersdorf, Rehberg bei Krems und Vysočan Fabriken betrieb und zu dieser Zeit insgesamt  ca. 800 Arbeiter beschäftigte [2]. Die AG erzeugte 1925 (nicht unbedingt in Graz!):

  • Leim
  • Gelatine
  • Knochenmehl
  • Schwefelsäure
  • Spodium
  • Futterkalk [2]

Nach dem 2. Weltkrieg war die Firma Lettner am Standort tätig [1].

1959 erzeugte die Firma H. G. Lettner & Söhne in Graz, Angerstraße 41-43 Seifen und Waschmittel [3]. Der in wiki am 01.01.2011 verbreitete Zweifel, ob am Standort tatsächlich Seifen für den kosmetischen Gebrauch hergestellt wurden [1], kann vom schlot.at-Team aus der Welt geschafft werden. Uns liegen Lettner-Terpentinseifen mit der bekannten Schutzmarke “Einhorn” aus Graz vor. Die Firma führte das Austria-Gütesiegel.

Die Produktionsstätte Seifenfabrik wurde in den 1990er Jahren stillgelegt [1] und dient seit ca. 2003/2004 als Veranstaltungszentrum [1], [4]. Pläne und Fotos der denkmalgeschützten [1] Örtlichkeiten finden sich auf der Betreiberwebsite. Pläne können hier downgeloadet werden. +

Der bestehende Schlot ist ca. 50m hoch [1], weist einen quadratischen Grundriß auf und ist im Kronenbereich reich ornamentiert. Er steht etwas schief.

Fotos MM (2010)

Quellen:

[1]…Seifenfabrik Graz auf wiki.

[2]…Industrie Compass 1925/26 Band I Österreich. Compass Verlag, 871, 887

[3]…Industrie-Compass Österreich 1959. Compass Verlag, 1635

[4]…Website http://www.seifenfabrik.info

schlot_map (bei Google Maps)

Weiter…

CZ | Ostrava-Vitkovice | Witkowitzer Bergbau- und Eisenhütten-Gewerkschaft Gussstahlfabrik | Vítkovické železárny , 1903

Katalog der Witkowitzer Bergbau- und Eisenhütten-Gewerkschaft (Vítkovické železárny), ca. 1903. Darin wird die 1828 gegründete Gussstahlfabrik mittels unglaublich breitem Produktportfolio und Fotos näher vorgestellt.

Vorab jedoch eine Darstellung der Gesamt-Gewerkschaft aus ebendiesem Katalog.

Haupt-Erzeugnisse:

  1. Roheisen für Gießereizwecke – für Puddel- und Martinprozeß: Hartgusseisen weiß, grau, Zylindergusseisen, Hämatit-Coquilleneisen, Puddel-Roheisen, Stahl-Roheisen, Spiegeleisen, Siliziumeisen, Chrom-Eisen, Silikospiegel, Ferromangan
  2. Eisengussware im Sandguß, Lehmguß, Masseguß: Rohre bis 1.500 mm lichte Weite, Destillierblasen, Rundkessel, Spitzkessel, Retorten, Schmelzpfannen für chemische Fabriken, Schalen, Pfannen, Härtetöpfe
  3. Hartguß: Walzen, Kollergang-Platten, Gesenke für Pressen
  4. Stahlfassonguß: Maschinen-Frames (Rahmen), Steuerungsteile und Kreuzköpfe, Exzenter, Kurbeln, Coulissen, Lager, Lagerböcke, Dynamogehäsue, Polschuhe
  5. Spezialartikel: Schiffsschrauben, Ruder, Anker, Vordersteven, Hintersteven
  6. Walzware: Blöcke, Brammen, Knüppel, Luppeneisen, Strips, Stabeisen, Faconeisen, Flacheisen, Breiteisen, Universaleisen, Bauträger, U-Eisen, Konstruktionseisen, Eisenbahnschienen, Grubenschienen, Rillenschienen, Kanalschienen, Laschen, Schwellen für Normalspurbahnen und Schmalspurbahnen, Bleche von 2 mm Stärke aufwärts, Rippenbleche, kugelsichere Schutzschirme aus Nickelstahl, Kesselbleche aus Nickelstahl für Lokomotivfeuerboxen. Stahl für Bohrwerkzeuge und Maschinenwellen
  7. Schmiedestücke: Maschinenwellen, Schiffskurbelwellen
  8. Kriegsmaterial: Küstenbefestigungen, Landbefestigungen und Kriegsschiffarmierungen, Panzerplatten, Panzertürme, Panzerbleche, Geschützrohre, Geschosse, Lafetten, Torpedo – Luftreservoire und Lancier – Rohre
  9. Tiegel- und Martinstahlblöcke
  10. Dampfkessel: Tischbeinkessel, Fairbairnkessel, Meunierkessel, Wasserrohrkessel, System Dürr. Kesselböden, Reservoire für Wasser, Petroleum, Spiritus, Tanks. Destillationsapparate, Brauerei – Pfannen, Kühlschiffe, Hütteneinrichtungen, Zellulosekocher, Rohe für Dampfleitungen, Luftleitungen und Turbinenleitungen, Blecharbeiten, Gasometer in allen Größen
  11. Brückenkonstruktionen: Hoch- und Fabriksbauten, Getreidespeicher, Bahnhofshallen. Eisenbahnbrücken, Straßenbrücken, Caissons für Brückenpfeilerbauten
  12. Eisenbahnbedarf: Stahlguß-Räder, Räderpaare, Transportwagen, Güterwaggons, Stahlgußherze und Kreuzungsstücke fürWeichen und Schienenkreuzungen, Weichenstücke und Herzstücke für Straßenbahnen, Drehscheiben, Drehplatten, Schiebebühnen, Stahlachsen, komplette Gleisanlagen, Kastenwagen, Kippwagen für Grubenbahnen, Wasserstationsanlagen
  13. Rohre: aus verschiedenen Stahlsorten, Fittings, Rohrschlangen, Rohrmaste
  14. Blechwaren vermittelst Wassergas geschweißt: Abdampfpfannen, Verzinkpfannen, Dampfdome, Feuerspritzenkessel, Lokomotivkessel, Retorten, Windkessel, Zargen
  15. Blechwaren elektrisch geschweißt: Blechfässer, Barrels für Petroleum, Benzin, Spiritus etc.
  16. Blechschmiede-Arbeiten: Lokomotivkesselteile wie: Türwände, Krebswände, Rohrwände, Kropfwände. Schiffskesselteile wie: Frontplatten, Rauchkammern, Umkehrkammerwände. Kesselstutzen, Dommäntel
  17. Gepresste Blechwaren: Lafetten, Pressteile für Munitionswagen und Waggons, Frames
  18. Einrichtungen für Bergwerke: Fördermaschinen, Fördergerüste, Förderschalen, Wasserhaltungsmaschinen, Kompressoren, Gruben- Ventilatoren, Förderwagen
  19. Einrichtungen für Hüttenwerke: Walzenstraßen
  20. Einrichtungen für Koksanstalten: Stampfapparate, Koksausstoßmaschinen, ganze Koksofenanlagen
  21. Einrichtungen für Gasanstalten
  22. Schamotteware: Feuerfeste Ziegel, Winderhitzer, Koksöfen, Gasöfen, Schweißöfen, Glühöfen, Schachtsteine und Gestellsteine für Hochöfen, Dinas – Steine für Kupolöfen, Bessemer-Konverter und Martinöfen, säurefeste Steine

Die Gussstahlfabrik besteht aus folgenden Werksteilen:

  1. Martin- und Tiegelhütte:
    • 5 Martinöfen mit je 13 t Fassung
    • 6 Tiegelöfen
    • mehrere Schmelz- und Zusatzöfen
    • Lokomotivgusskrane zum Flüssigstahltransport
    • Tiegeltrockenräume für 40.000 Stahlgußtiegel
    • Hydraulische Anlage mit 5 Dampfpumpen
    • Hydraulische Drehkrane
    • Elevatoren
    • Dampfmaschinen
  2. Stahlformerei, Gießerei und Putzerei
    • 5 Trockenöfen
    • elektrisch betriebene Lazfkranke von 7-35 t Tragkraft
    • hydraulische Drehkrane
    • Kaltsäge-, Fräs- und Bohrmaschinen zur Befreiung von Aufgüssen
  3. Hammer- und Presswerke
    • 6 Dampfhämmer mit Oberdampf mit 1.700 kg bis 20.000 kg Bärgewicht
    • 2 hydraulische Schmiedepressen von 400 bzw. 2.000 t Druck
    • 1 Lufthammer
    • 14 Glühöfen
    • 1 Rollofen
    • 2 elektrische Laufkrane mit 75 t Tragkraft
    • 2 Dampfdrehkranke (6 t und 35 t Tragkraft)
  4. Bandagenwalzwerk (Radscheiben- und Tyreswalzwerk)
    • 4 Glühöfen
    • 1 Rollofen
    • Dampfdrehkranke
    • Hydraulische Handdrehkrane
    • 4 Dampfmaschinen
    • 9 Dampfpumpen
    • Akkumulatoren
    • 1 Dampftreibapparat
    • 1 liegende Röhrenpresse
    • Ventilatoren
    • Gebläse
  5. Appreturwerkstätten
    • 70 Drehbänke von 200 – 1.500 mm Spitzenhöhe | bis 22m Spitzenweite
    • 7 Shapingmaschinen
    • 16 Hobelmaschinen
    • 8 Fräsmaschinen
    • 10 Bohrmaschinen
    • 4 Stoßmaschinen
    • Achsenrichtmaschinen
    • Schraubenschneidmaschinen
    • Schmirgelschleifapparate
    • Kurbelzapfendrehapparate
    • Elektrische Kleinbohrmaschinen (transportabel)
    • 2 Dampfmaschinen
    • Dampfhämmer
    • Ventilatoren
    • Pumpen
    • 3 elektrisch betriebene Laufkrane mit 10 t, 30 t bzw. 40 t Tragkraft
  6. Tischlerei
    • elektrisch betriebene Holzbearbeitungsmaschinen
    • Zentral-Modelltischlerei
  7. Panzerplattenwerk
    • 5 große Gasglühöfen
    • hydraulische Biegepresse mit Arbeitsdruck von 8.000 t
    • Härtevorrichtung
    • 18 große Werkzeugmaschinen mit elektrischem Einzelantrieb
    • Montierungsgerüste für Panzerplatten
    • 4 elektrisch betriebene Laufkrane mit 25 t, 30 t bzw. 50 t Tragkraft
    • Gangspils
    • Hilfsvorrichtungen
  8. Geschoßfabrik (Presserei und Härterei)
    • Hydraulische Pressen, doppeltwirkend
    • Mehrere Gasglühöfen zum Anwärmen der Rohstahlblöcke
    • 15 Härteöfen
    • 5 Härtebassins
    • div. Härtevorrichtungen
  9. Blechpresswerke
  10. Kesselbödenpresserei für Kesselböden bis 3.000 mm Durchmesser
    • 3 hydraulische Pressen von 200 t, 400 t und 700 t Arbeitsdruck
    • Werkzeugmaschinen mit elektrischem Gruppen- oder Einzelantrieb
    • Gasglühöfen
    • Hebe- und Transportmittel
    • Hilfsvorrichtungen
  11. Schießplatz
    • Artilleristische Messinstrumente
    • Geschütze von 47 mm bis 150 mm Kaliber

Die einzelnen Werksteile waren durch ein ausgedehntes Netz an Schmalspur- und Normalspurgleisen untereinander und mit den übrigen Betrieben des Eisenwerkes sowie mit der k.u.k. Nordbahn verbunden. Hier eine planliche Werksübersicht 1873, 1890 und 1907. Tschechische Kurzinfo über das Werk hier.

Alles Weitere steht im Prospekt…

Das Stahlwerk bestand bis 1998, Nachnutzung erfolgen als privatisierte Maschinenbau- und Bauplanungsunternehmen [1]. Eine Konservierung von wichtigen Werksteilen wie Hlubina-Zeche [2] wird derzeit in Angriff genommen [1].

Quellen:

[1] ERIH

[2] schlot.at-Forum: Dul Hlubina 2003

DE | Saarbrücken | Burbacher Hütte, heute Saarstahl

Copyright schlot.at (2010)

Älteres Foto der Burbacher Hütte, Fotostandort südlich der Saar. Aufnahme ca. 1935-1938. Gut erkennbar etwa 13 Schornsteine, 2 Koksbatterien und architektonisch wertvolle Stahlwerkshallen mit ansehnlicher Höhe. Ferner die Saar mit Frachtschiff, Werkssbahn-Anlagen der Hütte mit Güterwaggons, Kräne etc. Die Gleise im Vordergrund sind schmalspurig und es sind Loren/Hunte zu erkennen.

Die Burbacher Hütte wurde am 22.06.1856 gegründet [1] und besteht als Teil der Saarstahl AG bis heute.

Meilensteine der Unternehmensgeschichte [1]:

  • 1857 wurde der erste Hochofen angeblasen. Technik: Puddelofen
  • 1858 wurde eine eigene Kokerei in Betrieb genommen
  • 1858 wurden erstmals Fertigprodukte in Form von Eisenbahnschienen erzeugt
  • 1880:  Umstieg auf  Thomasstahlerzeugung
  • 1895: Laufender Umstieg auf Siemens-Martin-Öfen
  • 1902-1906: Massive Werkserweiterung, Drahtwalzwerk (1904), Ammoniakfabriken. Insgesamt 8 HÖ in Betrieb
  • 1920: Modernisierung, Ausbau
  • 1948: Wiederaufbau, Modernisierung
  • 1971: Fusion mit der nahen Völkinger Hütte zur „Stahlwerke Röchling-Burbach GmbH

Quellen:

[1] Saarstahl

[2] Schlot-Archiv (2010): Foto 99x69mm

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=49.236683,6.953144&spn=0.00552,0.012832&z=15&output=embed&w=300&h=200]

AT | TU | Zwentendorf | AKW Zwentendorf

Foto des nie in Betrieb gegangenen AKW Zwentendorf an der Donau und des 110m hohen Schlotes [1]. Die Abstimmung vom 05.11.1978 gab den Ausschlag, das AKW nicht gemäß seiner Bestimmung zu nutzen. Derzeit wird es als Photovoltaikanlage der EVN genutzt.

Mehr zu den technischen Details sowie der Geschichte des AKW hier.

[1] Wiki auch als Quelle der Schlothöhe.

Widerstandsaufkleber im Eigentum von schlot.at

Foto MM 2010.

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=400&t=h&msa=0&msid=208860042593462835970.00045e0378ac07fc44e68&ll=48.355679,15.8846&spn=0.011236,0.025663&z=14&output=embed&w=300&h=200]
