INT | Suchanfrage | Braunkohle – Tagebau 2 | ~1950

Fotokonvolut [1] von einem kleinen – vermutlich deutschen – Braunkohletagebau in einem wohl bedeutenden Bergbaugebiet, der mittels händischem Abgraben der Kohle betrieben wird. Eine Besucher- oder Managergruppe besichtigt gerade den Tagebau und das Rohmaterial.

Loren, schmalspurige Gleisrampen und Drehscheiben dominieren die Abbaufronten.

Interessant sind die regelmäßigen Löcher im Aufschluß auf Foto 3, welche Probenahmestellen zur Ermittlung der Kohlequalität darstellen könnten. Im Hintergrund des ersten Fotos sind zwei hohe Fördertürme zu erkennen, die bei der Verortung der Fotos helfen könnten.

Quelle:

[1]…Fotoserie 90 x 60 mm Belichtungsfläche auf Agfa Brovira, um 1950, Eigentum schlot.at (2016)

INT | Suchanfrage | Braunkohle – Tagebau 1 | ~1940

2 Fotos [1] aus ca. 1940 aus einem riesigen, vermutlich deutschen Braunkohlerevier. Zu erkennen sind ein mächtiger Förderbagger der Marke KRUPP, ferner zwei parallel verlaufende Schmalspurgleise samt zugehöriger Lokomotive. Am Foto, das vom Bagger aus geschossen wurde, werden die Dimensionen seiner Ketten (rechts im Bild) und die Größe des Abbaufeldes ersichtlich.

Um welchen Tagebau kann es sich hierbei handeln?

Quelle:

[1] 2 Kontaktkopien 88 x 51 mm Belichtungsfläche, von Rollfilm auf Leonar, um 1940, Eigentum schlot.at (2016)

DE | HR | Borken | Braunkohle – Kraftwerk | um 1935

Seltene und frühe Aufnahme [1] des ehemaligen Großkraftwerkes Main-Weser der Preußen-Elektra bei Borken, umgangssprachlich auch als Kraftwerk Borken bezeichnet [2].

Das Braunkohlekraftwerk wurde 1923-1991 betrieben und verfügte über ein eigenes Kohlerevier [2]. Die am Foto aus ca. 1930 erkenntlichen Kamine sind je über 100 m hoch, einer von ihnen dient als Wasserturm, wie man an dem Ring im unteren Kaminteil erkennen kann. Das Foto zeigt gut, dass eine eigene Bahntrasse, die im letzten Bereich vor dem Werk in Viaduktbauweise ausgeführt wurde, zu einem Kohlebunker im Werk führte.

Bis 1928 wurde das erhitzte Wasser aus der Dampfproduktion in den Vorfluter, die Schalm, geleitet, dann zwei Kühltürme errichtet [2].

1932 wurde der Bau um ein zweites Kesselhaus erweitert, die Anzahl der  Kühltürme stieg bis zur Endausbaustufe auf sieben [2]. Da das vorliegende Foto anhand des verwendeten Fotopapiers dem Interbellum zugeordnet werden kann und über nur drei  Kühltürme verfügt, wird es auf 1932-1935 geschätzt.

Weitere Infos zum Kraftwerk und dessen Nachnutzung in Quelle [2].

DE-Kraftwerk_Borken_001_1200 DE-Kraftwerk_Borken_002_1200 DE-Kraftwerk_Borken_003_1200

Quellen:

[1]…Kontaktkopie 108,5 x 87 mm auf Agfa Lupex, “Großkraftwerk der Preußen-Elektra Borken, Bez. Kassel”, ohne Datum. Eigentum schlot.at (2016)

[2]…Kraftwerk Borken auf wiki, 21.08.2016



DE | ZI | Zittau | Kraftwerk Hirschfelde | historisches Luftbild

Das Kohle – Kraftwerk Hirschfelde ist das älteste sächsische Großkraftwerk und wurde von 1911 – 1992 betrieben [1]. Die Bauarbeiten begannen bereits 1909 [2].

Die Leistung des Kraftwerks über die Jahrzehnte wird wie folgt angegeben:

  • 1914: 14,1 MW [2]
  • 1916: 25,5 MW [2]
  • 1929: 145,4 MW [2]
  • 1937: 156 MW [2]
  • 1960: 330 MW [1]

Nach Stillegung des in DDR-Zeiten als “Kraftwerk Friedensgrenze” [1] bezeichneten Kohlekraftwerks wurden 1992 das Maschinenhaus Werk II mit seinen technischen Anlagen und das Verwaltungsgebäude “Kopfbau” unter Denkmalschutz gestellt [2].

Am Standort wird durch die Stiftung Kraftwerk Hirschfelde ein industriegeschichtlich aufschlußreiches Museum betrieben [2].

Eine gute technische Zusammenstellung der wichtigsten Daten findet sich hier [3].

Das Luftbild aus dem schlot.at – Archiv [4]  ist über polnischem Luftraum aufgenommen und zeigt zwei um 2010 noch erhaltene Gebäud [5], die in der zweiten Abbildung markiert sind.

Gut erkennbar sind die historische Bahnanlagen, fünf Kamine und zwei Kühltürme. Das Kraftwerk verfügte um 1938 über 4 Kühltürme, wie diese Abbildung [3] belegt. Die baulichen Reste oder Grundformen für die beiden im Bild fehlenden Kühltürme sind am Luftbild gute ersichtlich (achteckige Aushubformen).

Am rechten mittleren Bildrand ist eine nicht mehr erhaltene Brücke nach Polen zu erkennen, welche die Neiße in Richtung der Nordgrenze des Tagebaues Turów überspannt [5], abgebildet.

Luftbild Archiv schlot.at
Luftbild Archiv schlot.at

Relikte um 2010 und deren Lage am alten Luftbild

Relikte um 2010 und deren Lage am alten Luftbild

Quellen:

[1]…Wikipedia: Kraftwerk Hirschfelde, abgefragt am 10.01.2014

[2]…Stiftung Kraftwerk Hirschfelde, abgefragt am 10.01.2014

[3]…ostkohle.de – Großkraftwerk Hirschfelde, abgefragt am 10.01.2014

[4]…Schrägluftbild Kraftwerk Hirschfelde “Ruinen Zittau” 275 x 217 mm, archiviert seit 04.01.2014, im Eigentum von schlot.at

[5]…google maps, abgefragt am 10.01.2014

INT | Wechsel und Kreuzungen bei Grubenbahnen

Für manche off topic, für andere sehr wichtig:

Kleiner, aber feiner Fachartikel über Wechsel und Kreuzungen bei Grubenbahnen. Allen, die sich in Bergwerken und an Freiland – Schienenkreuzungen schon Gedanken über diverse “Zusatzbleche” neben den Schienen gemacht haben, sei diese Lektüre dringend ans Herz gelegt. Flügelschienen und Radlenker sorgen für zuverlässige Schienenwechsel, erhalten Spurkränze und gewährleisten einen sicheren Rollbetrieb in der Grube – bis heute.

Zitat:

[1] REISCH (1931): Ueber Wechsel und Kreuzungen bei Grubenbahnen. In: Werkszeitung der Oesterreichisch-Alpinen Montangesellschaft, 5. Jahrgang, 24. Heft. Generaldirektion der ÖAMG, Wien. 373-374

Werkszeitung im Eigentum des Schlot-Industriearchivbestandes.

BN | Weissenbach/Triesting | A. Pittel und Comp.

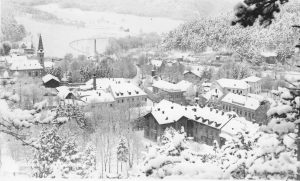

2 Postkartenausschnitte mit gleicher Perspektive, um 1950-1960. Josef Gober teilte nach Weiterleitung eines Anfragemails an die Gemeinde Weissenbach/Triesting zu dem dargestellten Fabriksareal am 18.12.2008 Folgendes mit, wofür ihm seitens schlot.at bester Dank ausgesprochen wird:

Zitat Anfang:

(…)Die Gemeinde Weissenbach a. d. Triesting hat mir ihre Anfrage vom 12. Dez. 2008 samt der beigefügten Kopie der Postkarte weitergegeben.
Dazu kann ich Ihnen folgendes mitteilen:
Die Firma Adolf Baron Pittel & Comp. kaufte im Jahre 1872 eine an dieser Stelle bestehende Sägemühle und Lohstampfe und baute diese zu einer Zementmühle um. Diese Anlage diente dann zur Vermahlung eines Teiles des in Taßhof, einem Ortslteil von Altenmarkt a. d. Triesting, gewonnenen und gebrannten Produktes.
In diesem Betrieb begann Pittel um 1880 auch mit der Erzeugung von Zementwaren die dann aber hauptsächlich auf einem zugekauften anderen Betriebsareal erzeugt wurden.
In diese Zeit wird auch die Errichtung des Schlot´s fallen.
Um 1895 veräußerte Baron Pittel die Anlage auf dem sich der Schlot befindet an die Aktiengesellschaft der Kaltenleutgebener Kalk- und Zementfabrik deren Vizepräsident und Verwaltungsrat er war.
Die neue Firma setzte die Produktion von Zement und Weiterverarbeitung fort.
1910 kaufte die Firma Pittel den stillgelegten Betrieb zurück den 1911 dann der Tischlermeister Karl Koudela erwarb.
Koudelas Erben ließen die ganze Anlage samt den Schlot 1972 schleifen.

Mit freundlichen Grüßen
Josef Gober

(Zitat Ende)

schlot_map (bei Google Maps)

[googlemaps http://maps.google.at/maps/ms?ie=UTF8&hl=de&oe=UTF8&num=200&start=200&t=h&msa=0&msid=114207467168440045430.00045e0378ac07fc44e68&ll=47.983545,16.041327&spn=0.001436,0.003219&z=17&output=embed&w=300&h=200]

NK | Gloggnitz / Enzenreith | Braunkohlebergwerk Hart 1913

Ansichtskarte: Julius Seiser, Neunkirchen, No. 5074, 1913/14; gelaufen 1914.

Motiv: Ansicht von Gloggnitz, deutlich zu erkennen ist das damals noch bestehende Braunkohlebergwerk Hart, in welchem sich am 26.06.1924 ein verheerendes Grubenunglück ereignete. Zu erkennen sind (siehe Detailansicht 1-3 bzw. Überblicksbild 4, 5)

1. Kohle-/Abraumhalde
2. Der Förderturm
3. Die Kraftzentrale – der Schlot
4. Materialseilbahn – siehe 1. Kommentar unten, Übersichtsbild
5. Verladestation für Braunkohle-siehe 1. Kommentar unten, Übersichtsbild

Der Braunkohlebergbau in Hart wurde mit Unterbrechungen von 1840-1949 betrieben. [Quelle: montanhistorik.de, Abschnitt “Das Bergbau- u. Heimatmuseum in Enzenreith”].

Ein Foto vom Förderturm und dem 1907-1910 bestehenden “Gute-Hoffnung”-Schacht anbei. [Quelle: GLOGGNITZER, J. (1972): Die Ortsgemeinde Enzenreith | Ein Heimatbüchlein. Gemeinde Enzenreith. Anhang]

Postkarte zum Zustand 1940 anbei.

Link zum sehenswerten Bergbaumuseum Enzenreith: BBM Enzenreith

Die folgende Tabelle bietet einen Überblick über die Kohleanalytik aus dem Bereich Hart und vergleicht die Werte mit Braunkohle aus Zillingdorf (schlechter), Fohnsdorf (besser) sowie mit den Werten der Grünbacher Steinkohle (natürlich viel besser).
